3KL 20 Elektromagnetische Lamellenkupllung TGL 9922/02

3KL 20 - elektromagnetische Lamellenkupplung TGL 9922/033KL 20 gehört zu den elektromagnetisch schaltbaren Lamellenkupplungen der TGL Reihe 9922. Das Datenblatt der Kupplungen ist im Teil 2 der TGL zu finden. Die dargestellte Variante 3KL 20 ist wie die elektromagnetisch schaltbaren Lamellenkupplungen Typ KLDO ein Produkt des ehemaligen VEB Elektromotorenwerk Dessau oder auch VEM. Die DDR Kupplung 3KL20 gibt es in zwei verschiedenen Ausführungen, was den Innendurchmesser betrifft.

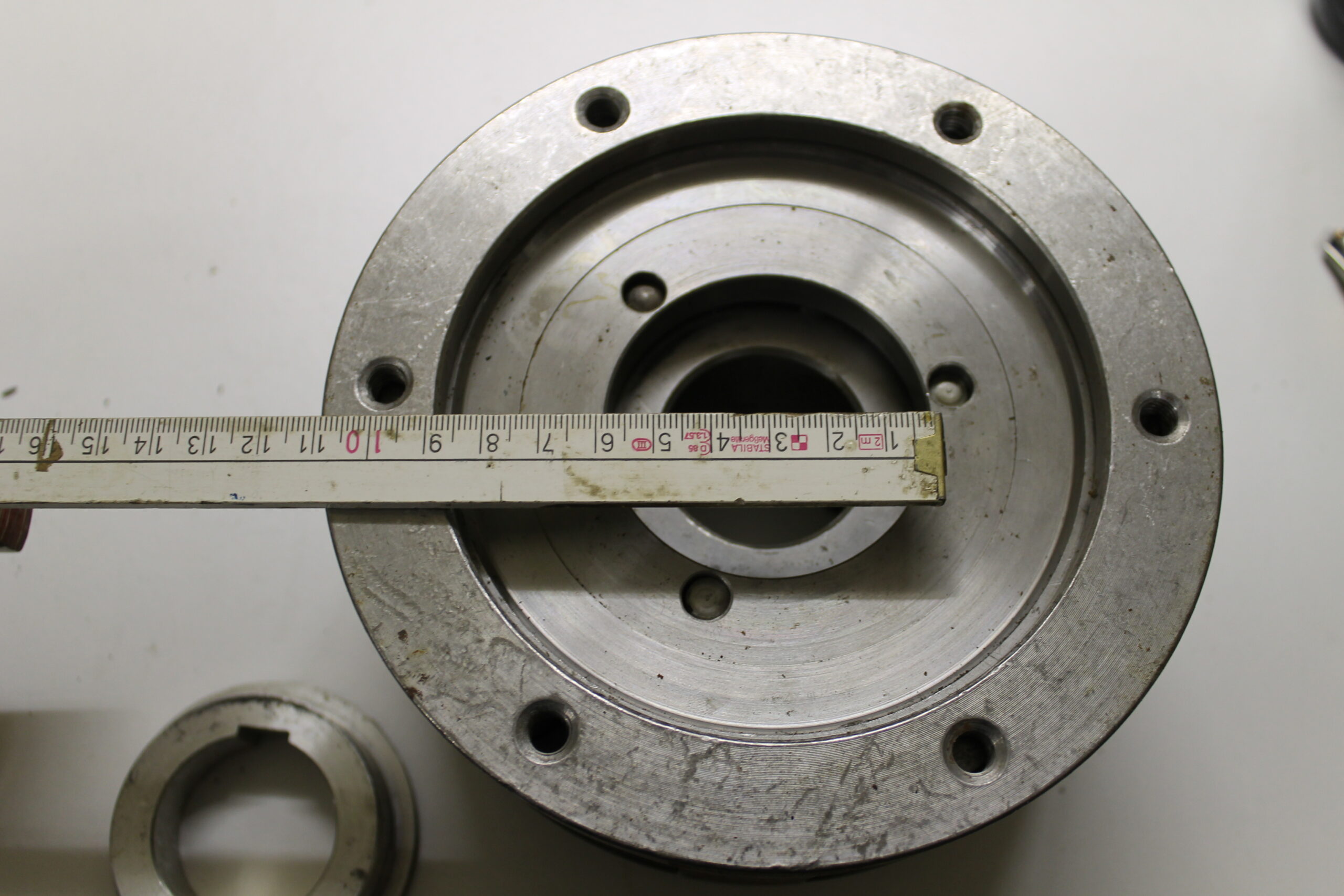

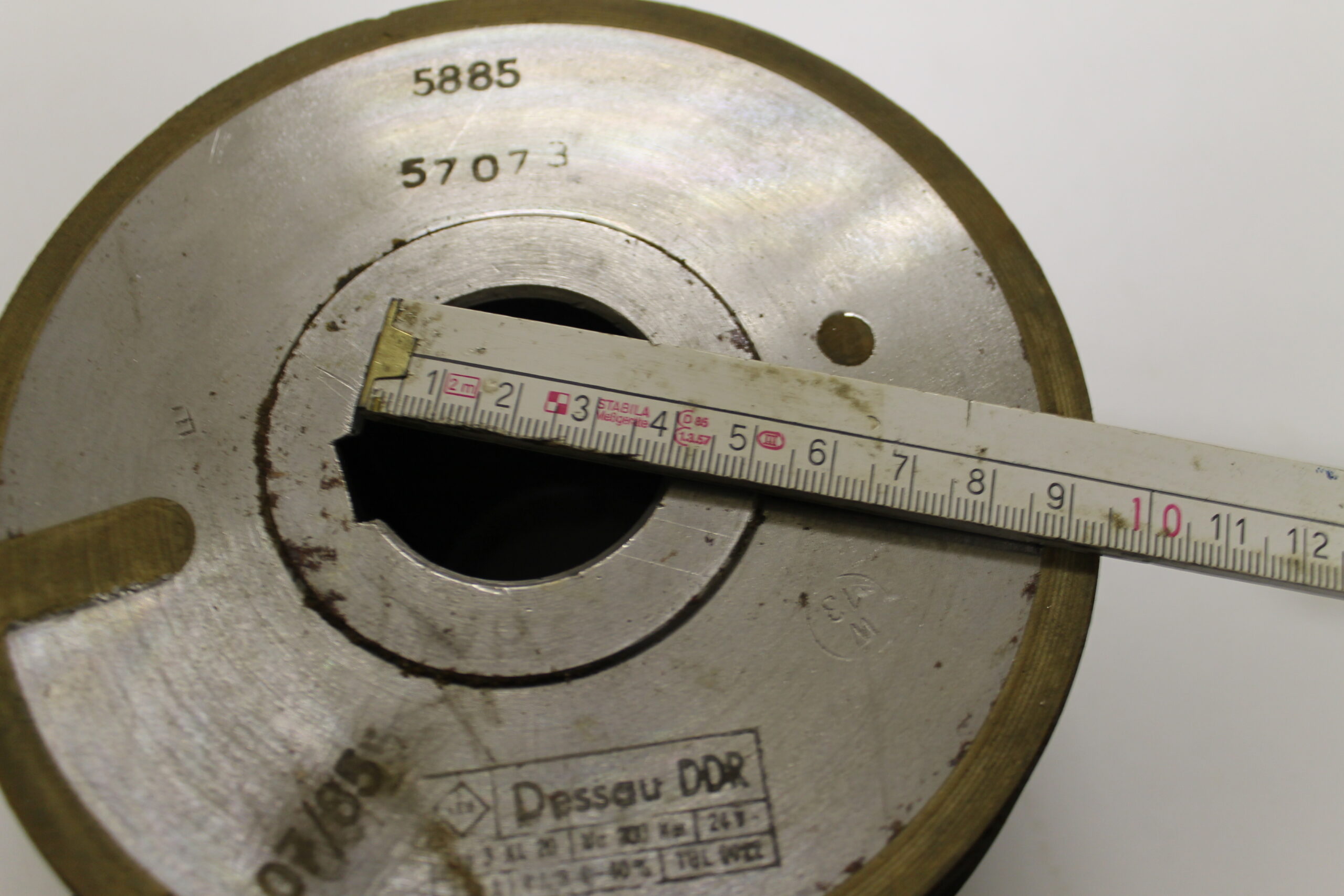

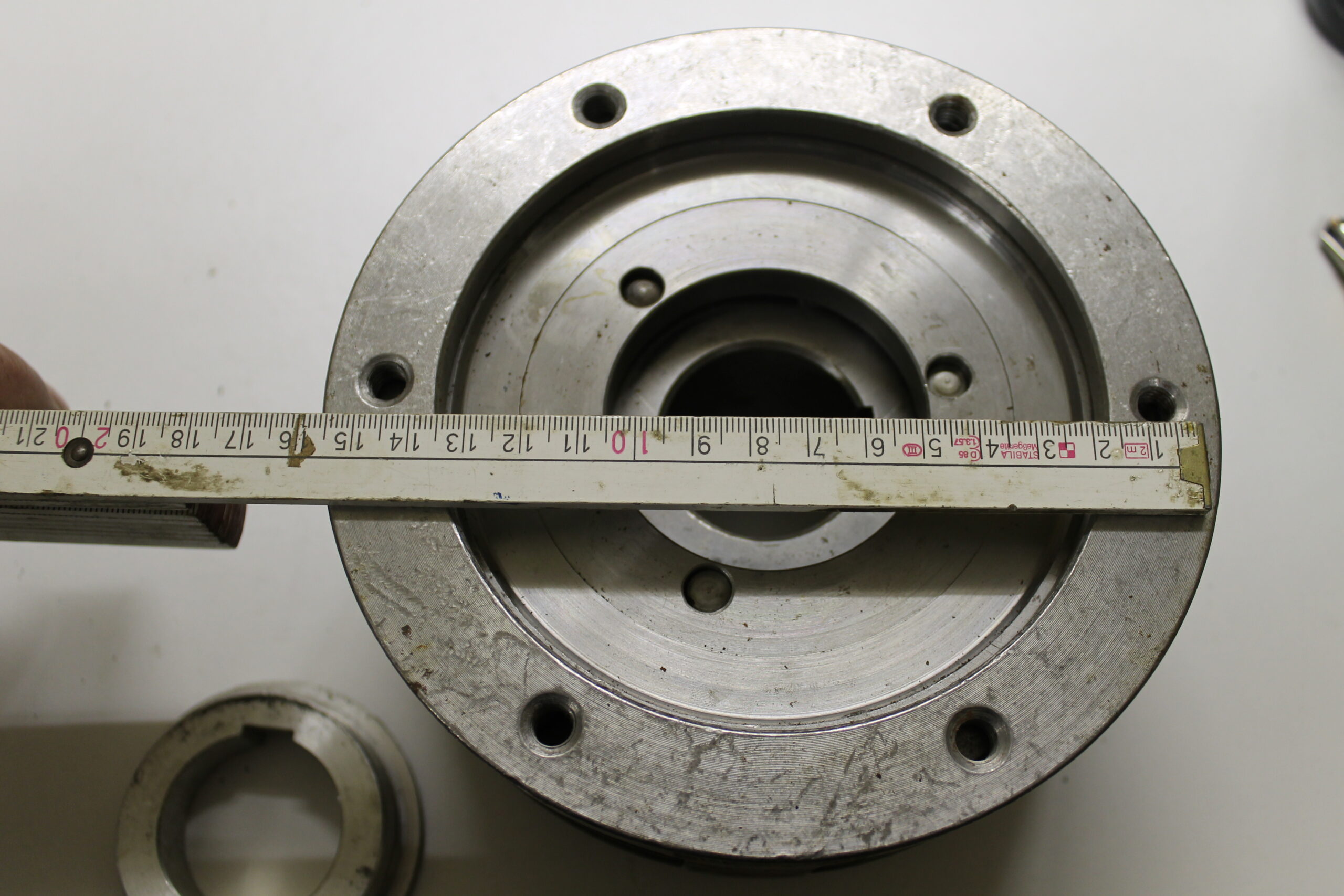

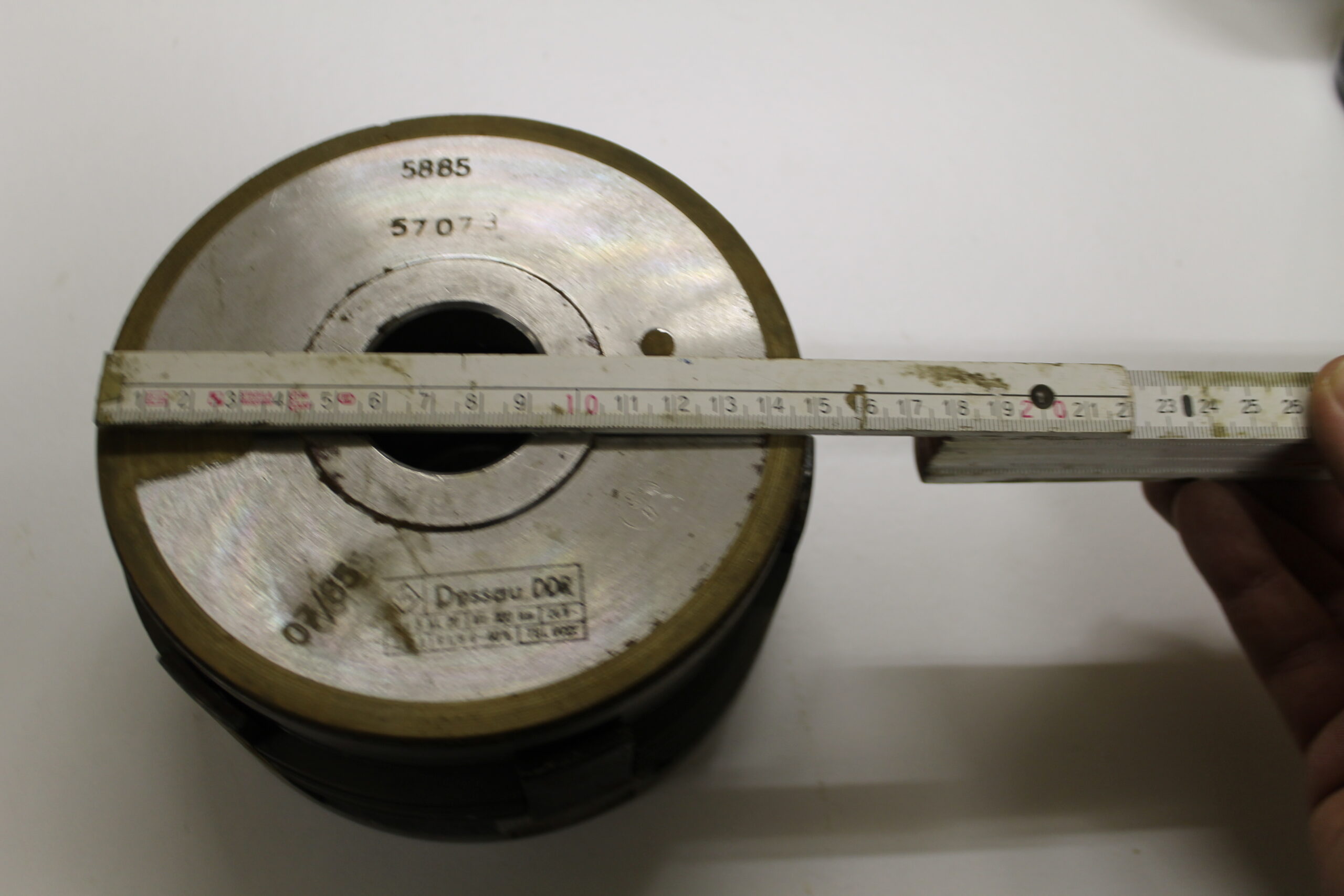

Zum einen gibt es diese mit 40mm (3KL 20 40H7), die größere Bohrung hat 50mm Durchmesser (50H7). Die elektromagnetisch schaltbare Lamellenkupplung gibt es nur mit einer Passfedernut. Der Außendurchmesser der Kupplung beträgt 163mm. Bei dieser Lamellenkupplung befinden sich die sechs M8 Anschlussgewinde um 60° versetzt auf der Kupplung.

Anzeige

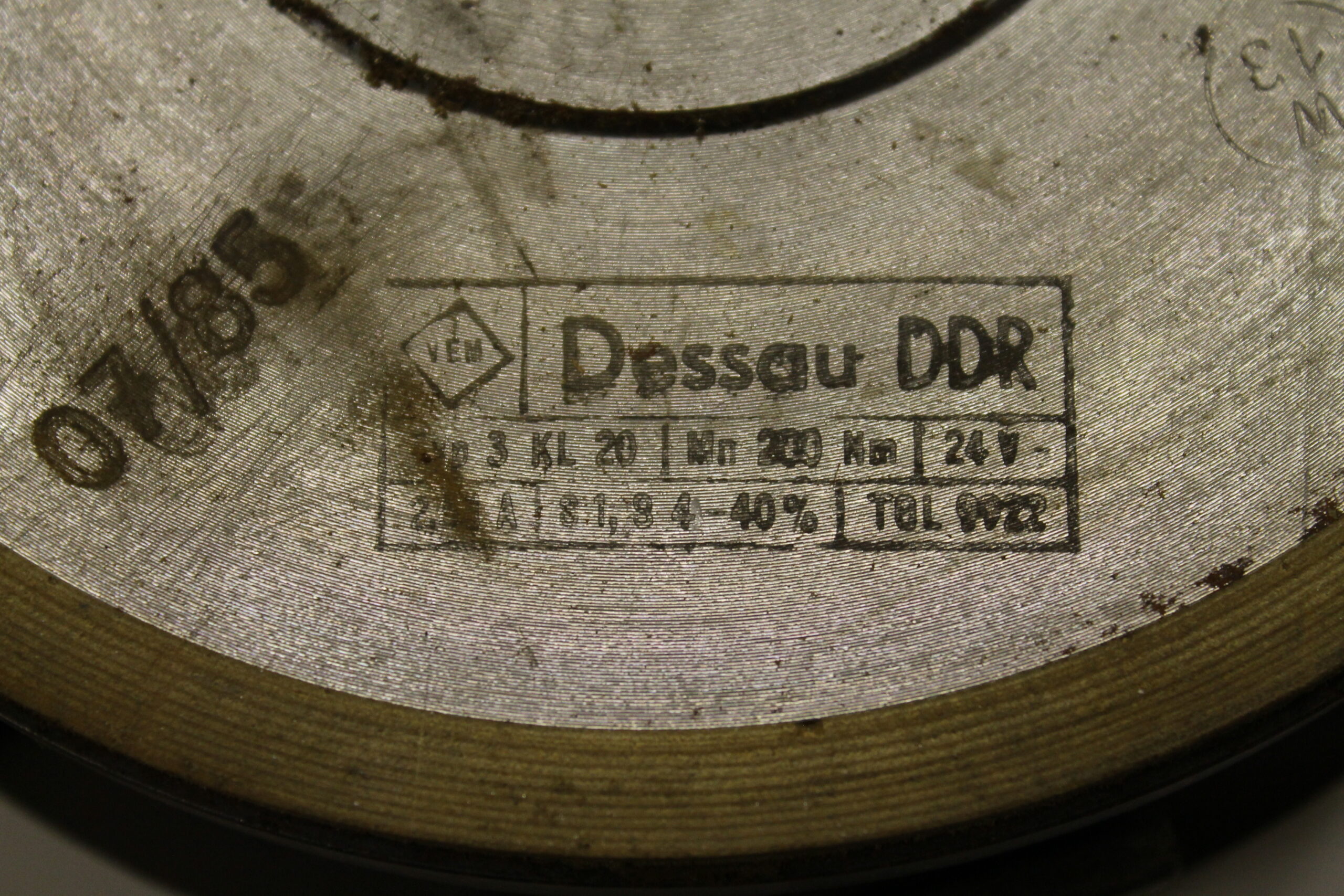

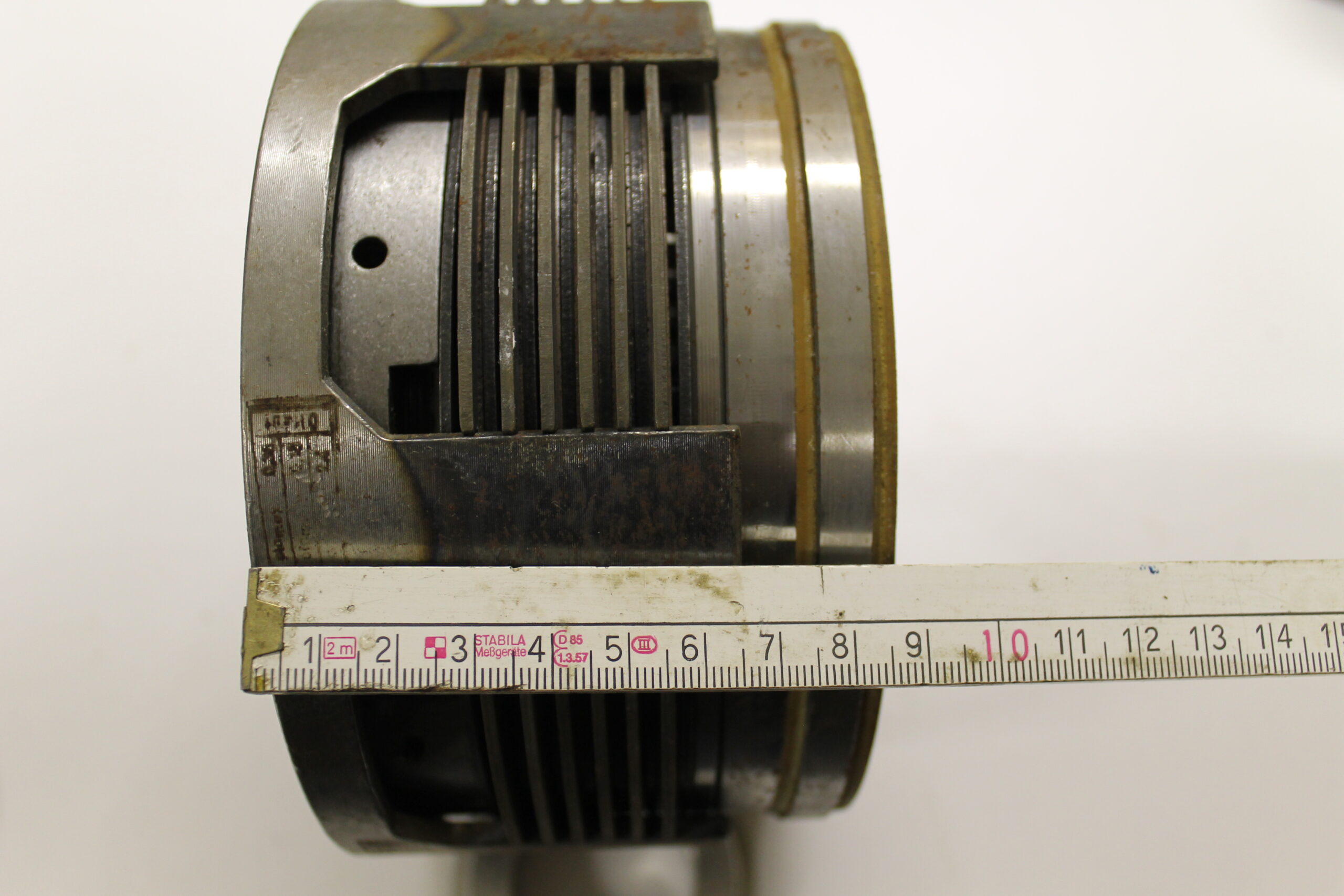

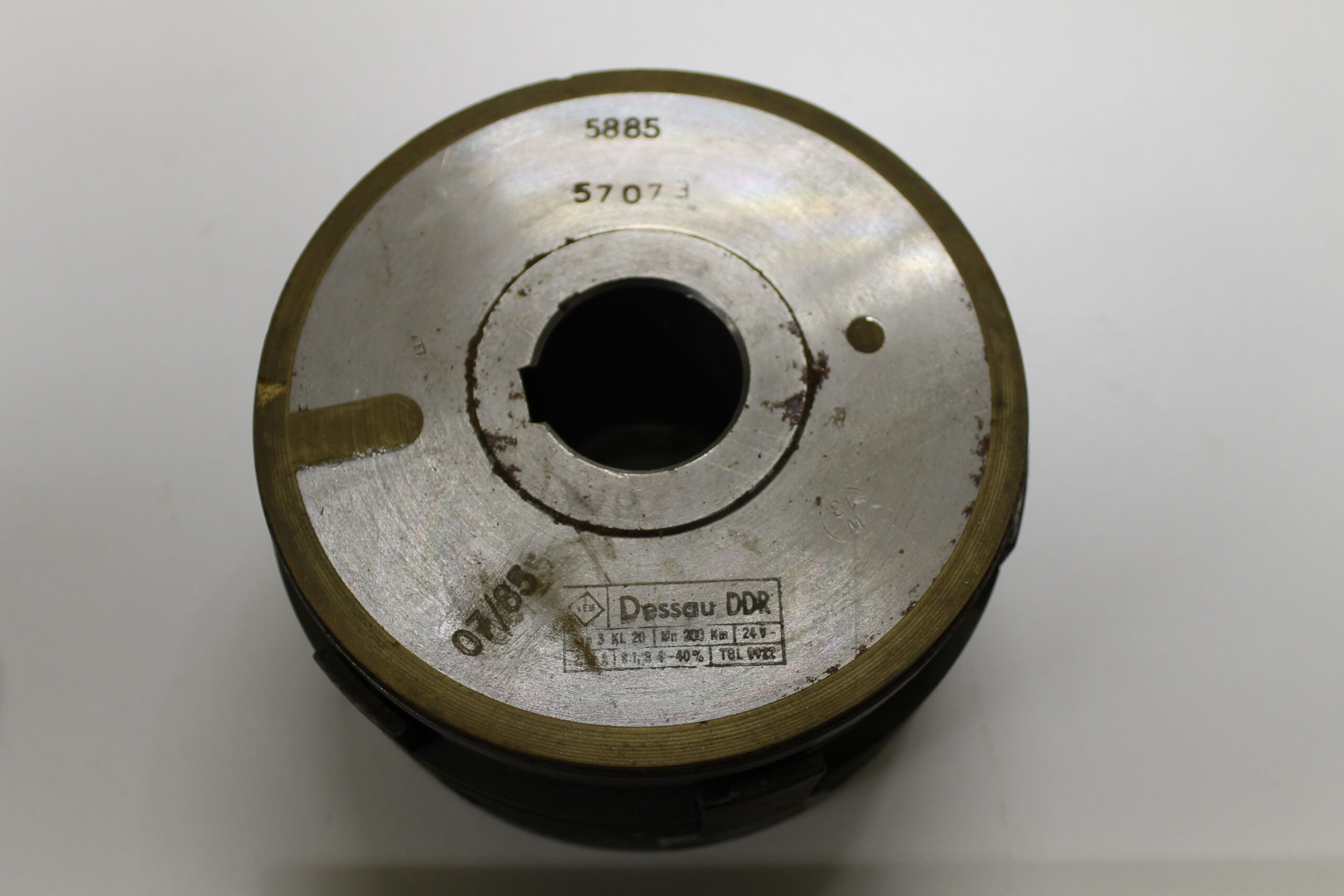

3KL 20 – DDR Lamellenkupplung – Bilder

Nachfolgend sind einige Bilder der Lamellenkupplung zu finden. Die 3KL Ausführung ist wie auch die elektromagnetisch schaltbaren Lamellenkupplungen 4KL nach TGL 9922/04 für den Öllauf und den Trockenlauf mit verschiedenen Eigenschaften ausgestattet. Bei Bedarf können Sie diese anfragen. Die DDR Lamellenkupplungen sind in vielen Generatoren, WMW Werkzeugmaschinen, aber auch Aufzügen und Landwirtschaftsmaschinen eingesetzt worden.

Lagerbestand, Bestellung, Datenblatt Kupplung 3KL 20

Auf dieser Seite finden Sie einige Anfrageformulare. Mit dieser können Sie den aktuellen Bestand oder Ihrer Ersatzteilanfrage an mich schicken. Zum Zeitpunkt der Erstellung dieses Artikels sind beide Ausführungen der 3KL 20 Lamellenkupplung verfügbar (Durchmesser von 40mm und 50mm). Das Datenblatt der Lamellenkupplungen, nämlich die TGL 9922 Blatt 2 liegt in der Version von 1979 vor.
