Die DDR Kupplung bzw. genauer Lamellenkupplung 4KL5 gehört zu den Lamellenkupplungen der Typen 4KL nach TGL 9922/04. Die Kupplung wiegt ca. 2,7kg und kann im Öllauf 80Nm und im Trockenlauf 63 Nm Haftdrehmoment erzeugen. Sie wird wie alle Lamellenkupplungen dieser TGL mit 24V GS betrieben. Der abgebildete Typ 4KL5 in diesem Beitrag ist die Variante mit einem Bohrungsdurchmesser von 30mm.
Lamellenkupplung 4KL5 – Details
4KL5 hat einen Aussendurchmesser von 116mm und besitzt im bereits angesprochenen Kupplungsdurchmesser von 30mm eine Passfedernut. Die Gewinde zur Befestigung sind M8 Gewinde, welche 6×60° versetzt sind. Leider ist auf den Kupplungen keine Angabe für den Verwendungszweck als Öllauf oder Trockenlauf zu finden. Wenn Sie eine 4KL5 elektromagnetische DDR Lamellenkupplung anfragen möchten oder mir die Information zukommen lassen wollen, wo ich die Angabe zum Verwendungszweck finde, dann nutzen Sie bitte nebenstehendes Formular. Die Lamellenkupplungen sind in einem recht guten Zustand. Allerdings sind durch die längere Lagerzeit seit der Produktion äußerliche Lager- und Handlingsspuren zu erkennen.

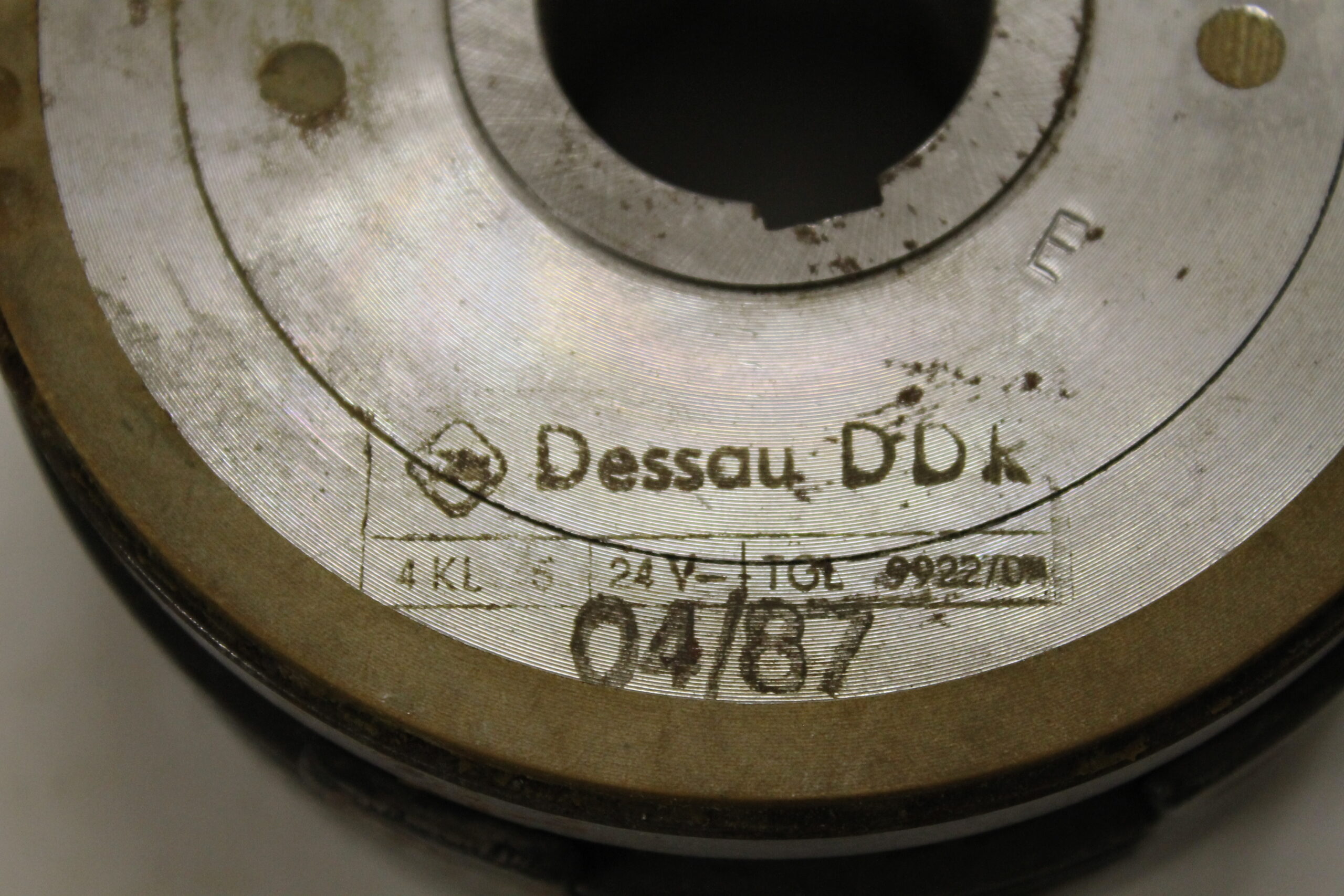

Bilder der 4KL5 DDR Kupplung
Nachfolgend noch einige Bilder der DDR Kupplung.
