TGL 28973 – Luftschütz S-IDX 21 bis S-IDX 43

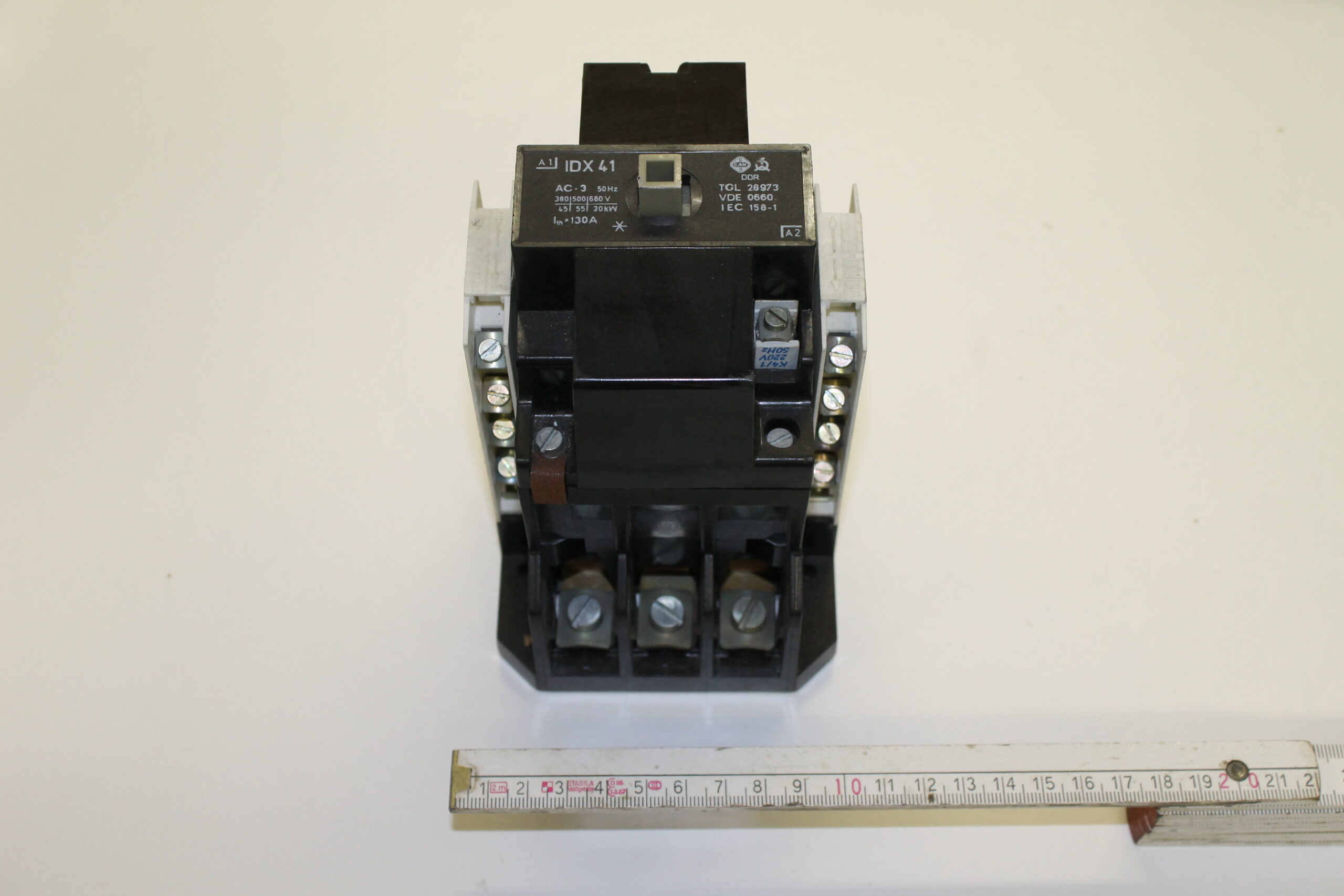

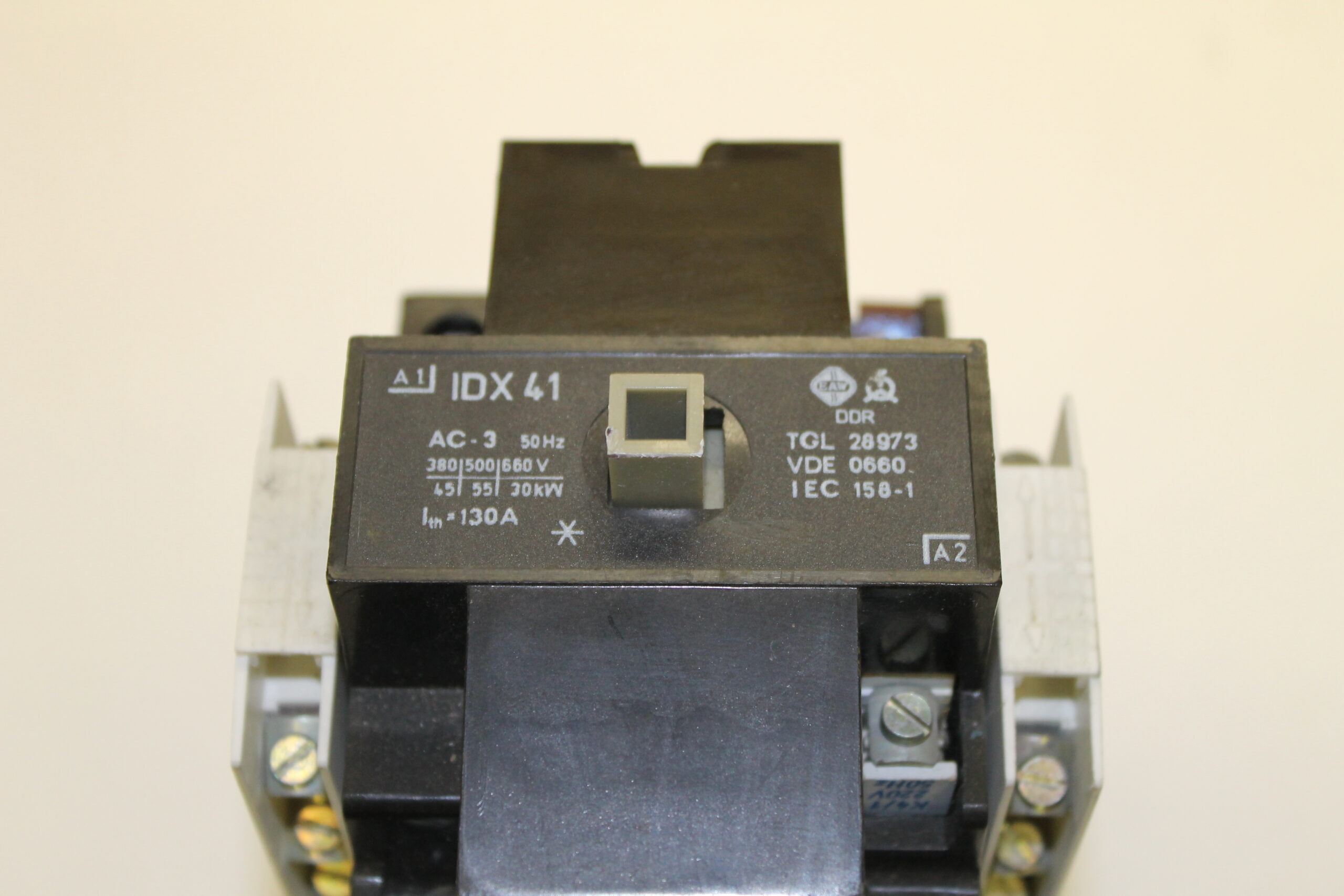

Luftschütz TGL 28973Luftschütze nach TGL 28973 sind Niederspannungsschaltgeräte. Luftschütze sind Schalter und werden auch Motorschütze genannt. Schütze ähneln in ihrer Wirkungsweise der Funktionsweise eines Relais. Eine genaue Beschreibung der Funktionsweise von Schützen findet man auf Wikipedia. In diesem Artikel finden Sie Angaben zu Kenngrößen von Luftschützen der TGL 28973 in der Nenngröße (S-) IDX 21 bis (S-) IDX 43. In der Abbildung erkennt man einen DDR Luftschütz IDX 41 der TGL 28973.

Anzeige

Größe der DDR Luftschütze S-IDX

Groesse_S-IDX

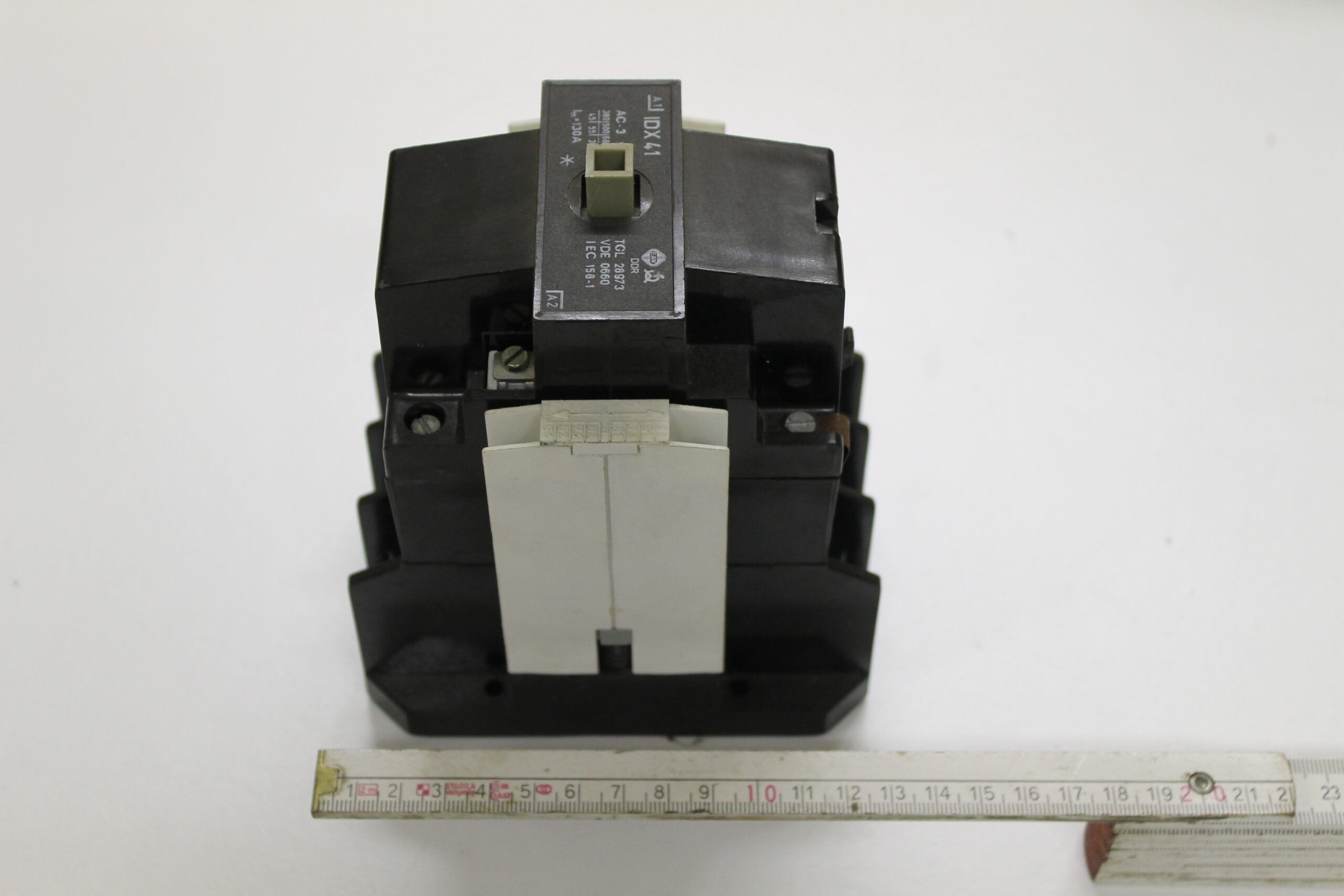

Die Abbildung zeigt einen normalen S-IDX Luftschütz. Je nach Ausführung besitzen die DDR Luftschütze eine variable Größe, welche in der folgenden Tabelle dargestellt sind.

Nenngröße a1 a2 Größtmaß b2 Größtmaß c1 c2 Größtmaß ca. Masse [kg]
Wechsel-strom-steuerung Gleich-strom-steuerung ohne Entstörglied mit Entstörglied Wechsel-strom-steuerung Gleich-strom-steuerung
 IDX 21
S-IDX 21
IDX 23
S-IDX 23
 60  75  95 108  11,5 120 126 0,8
IDX 31
S-IDX 31
75 87 110 123 11 140 1,25
IDX 41
S-IDX 41
IDX 43
S-IDX43
80 95 125 136 11 155 1,8

Bezeichnungsbeispiele für Luftschütze nach TGL 28973

Anhand der folgenden Beispiele soll das Bezeichnungsschema zur Bestellung von S-IDX Schützen erklärt werden:

  1. Bezeichnung eines Luftschützes nach TGL 28973 der Nenngröße IDX 21 für Wechselstromsteuerung mit 4 Schließern und 2 Öffnern im Hilfsstromkreis (-42) – die Nennsteuerspannung beträgt 220V bei 50Hz:
    Luftschütz IDX 21-42 220V 50Hz TGL 28973
  2. Bezeichnung eines Luftschützes nach TGL 28973 der Nenngröße IDX 41 für Gleichstromsteuerung mit 2 Schließern und 1 Öffner im Hilfsstromkreis (GS-21) – die Nennsteuerspannung beträgt 60V:
    Luftschütz IDX 41 GS-21 60V TGL 28973

Leistungsangaben für DDR Luftschütze nacg TGL 28973

In der folgenden Tabelle werden die Leistungsdaten der Motorschütze (S-)IDX 21 bis (S-)IDX 43 dargestellt.

Nenngröße Nennisolations-spannung Wechsel-spannung [V] thermischer Nennstrom [A] Nennbetriebs-spannung 50 bis 60Hz [V] Motorleistung bei AC-3 [kW] Nennbetriebs-strom bei AC-3 [A] Kurzschluss-schutzsicherung Betriebsklasse gL Nennstrom [A] max.
 IDX 21
S-IDX 21
750 60 220
380
500
660
11
15
22
11
40
32
34
13
80
IDX 23
S-IDX 23
 60 220
380
500
660
15
22
30
15
52
45
46
18
100
IDX 31
S-IDX 31
90  220
380
500
660
18,5
30
45
22
 64
63
68
26
125
IDX 41
S-IDX 41
130 220
380
500
660
30
45
55
30
104
90
84
34
160
IDX 43
S-IDX 43
130  220
380
500
660
30
55
55
37
104
110
84
42
200

Die weiteren Kenngrößen sind für die Luftschütze der TGL 28973 bei den Nenngrößen IDX 21 bis IDX 43 gleich:

  • Nennisolationsspannung Wechselspannung: 500V
  • thermischer Nennstrom: 10A
  • Nennbrteibsstrom bei AC-11 220V 50-60Hz: 6A
  • Kurzschlusssicherung Betriebsklasse gL max. 10A Nennstrom
  • Nennsteuerspannung – Ausführungen bei Wechselspannung 50Hz: 24V; 42V; 48V; 110V; 127V; 220V; 380V; 500V
  • Nennsteuerspannung – Ausführungen bei Gleichstrom: 24V; 60V; 110V; 220V

Bilder, Anfrage, Bestellung der Luftschütze nach TGL 28973

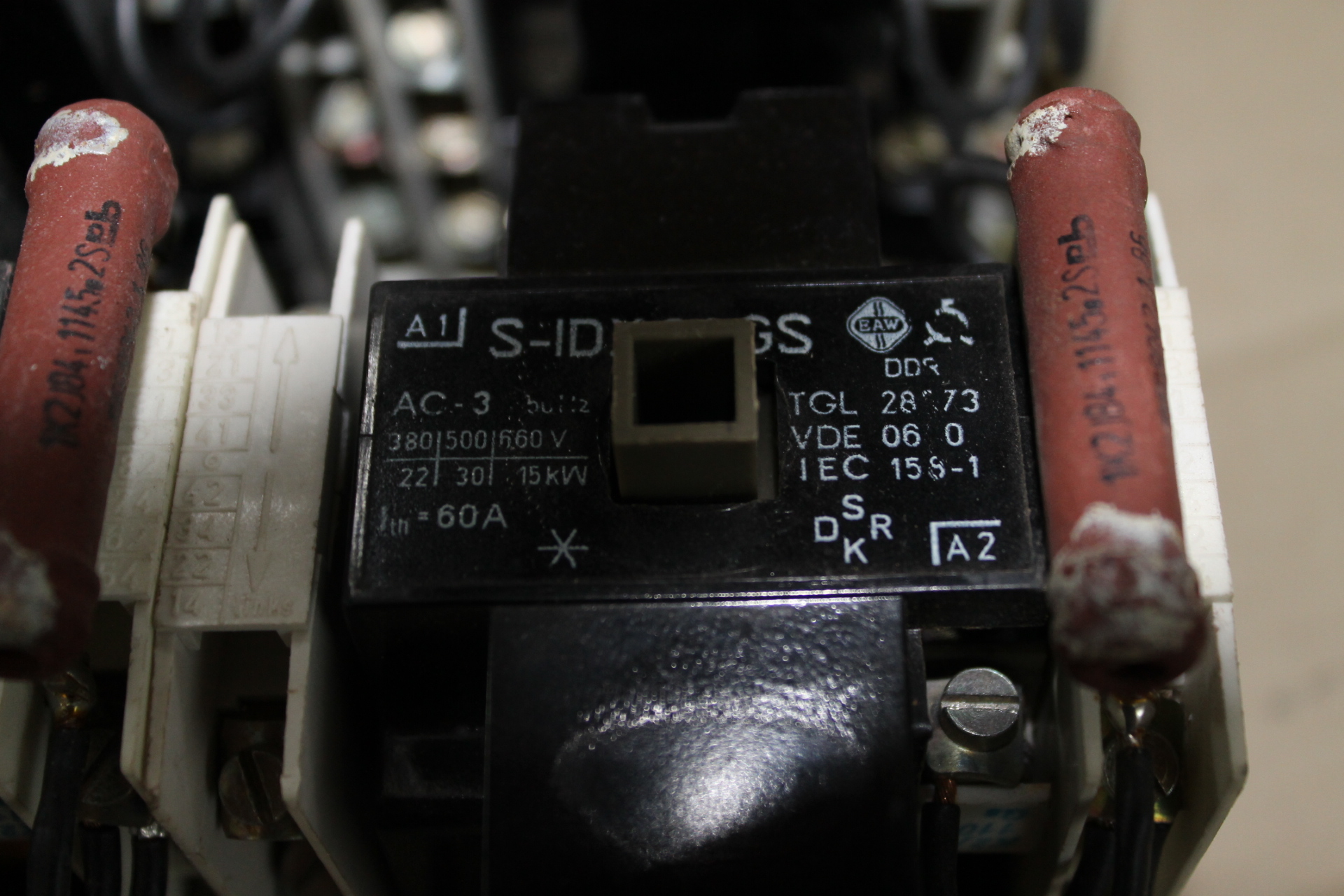

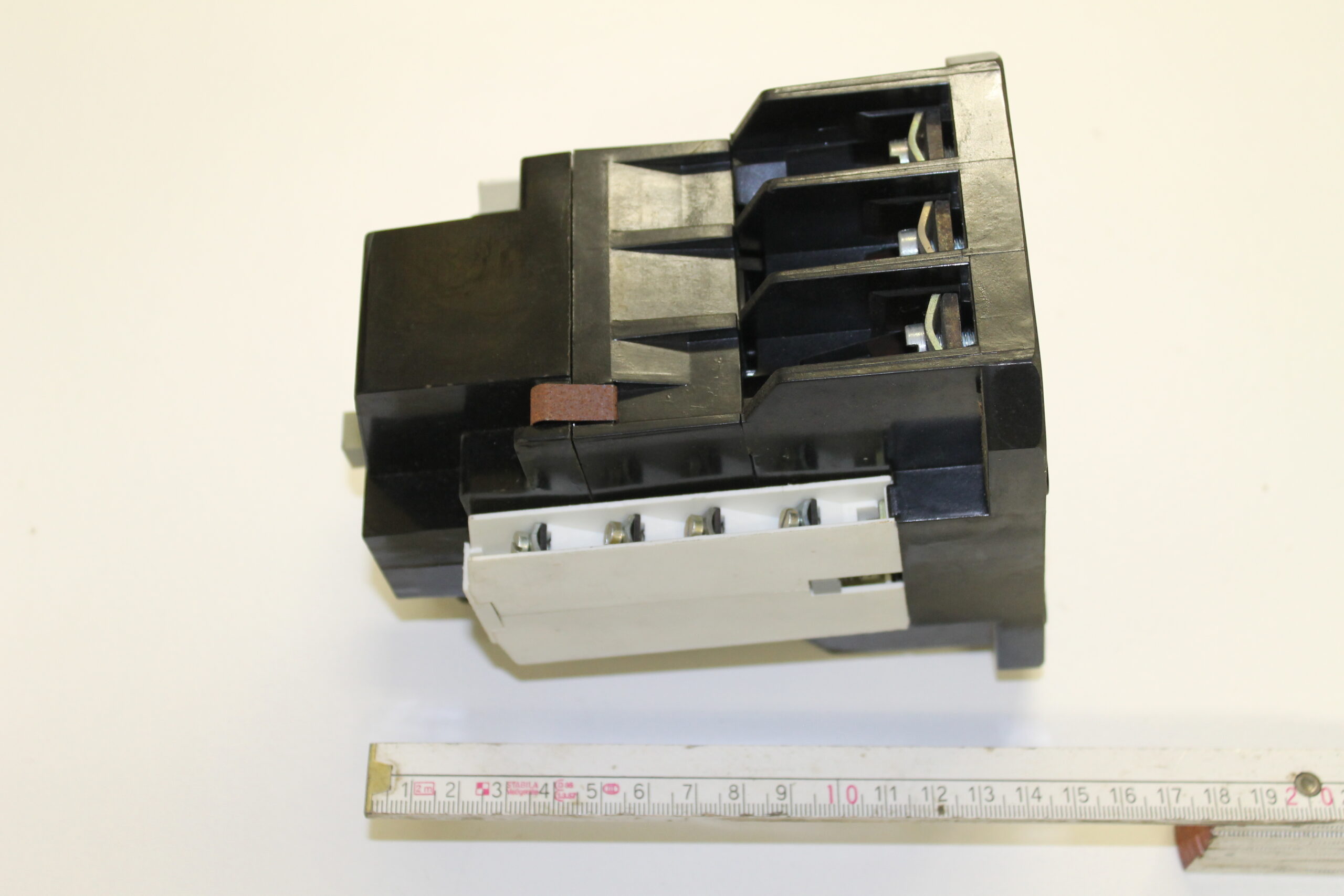

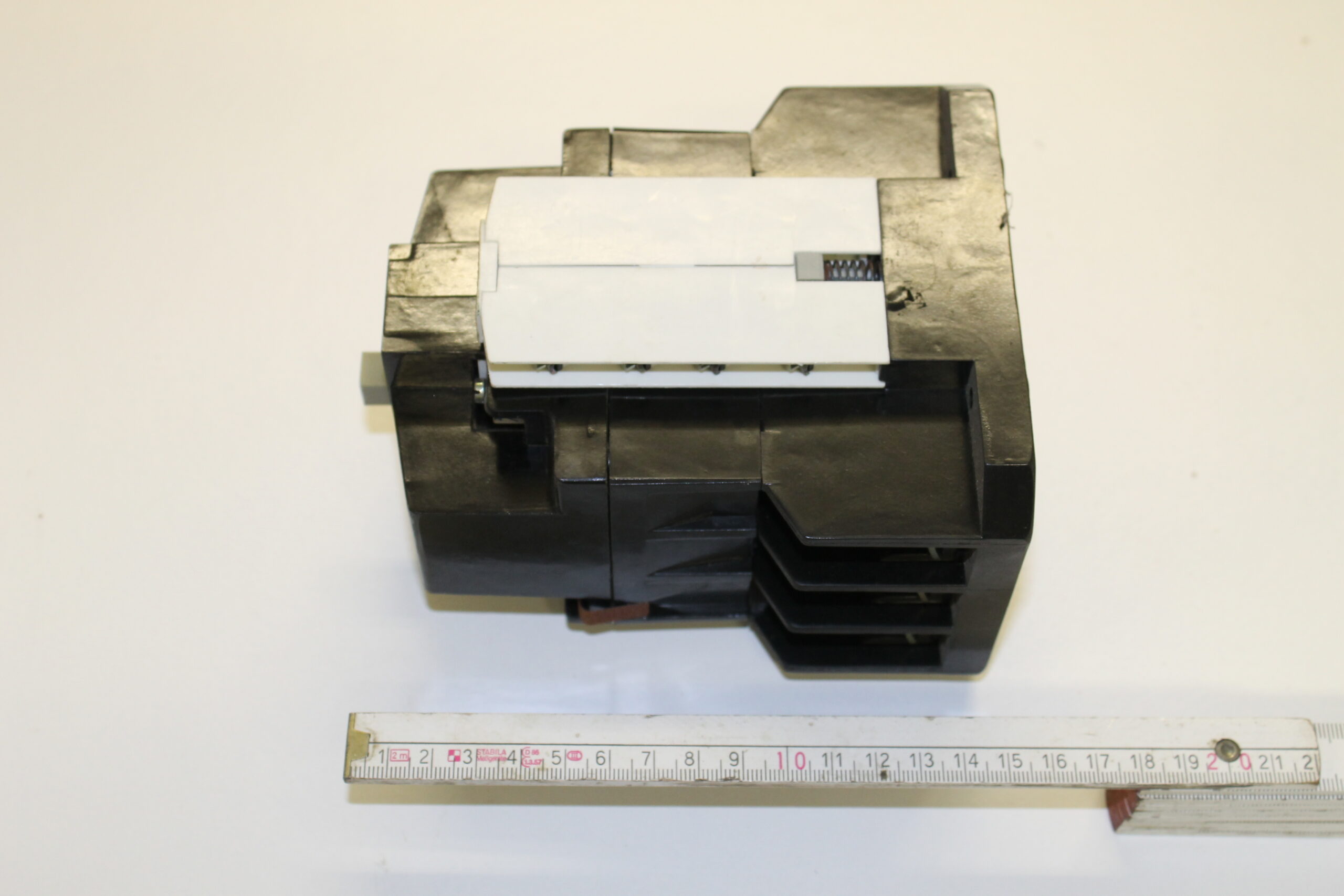

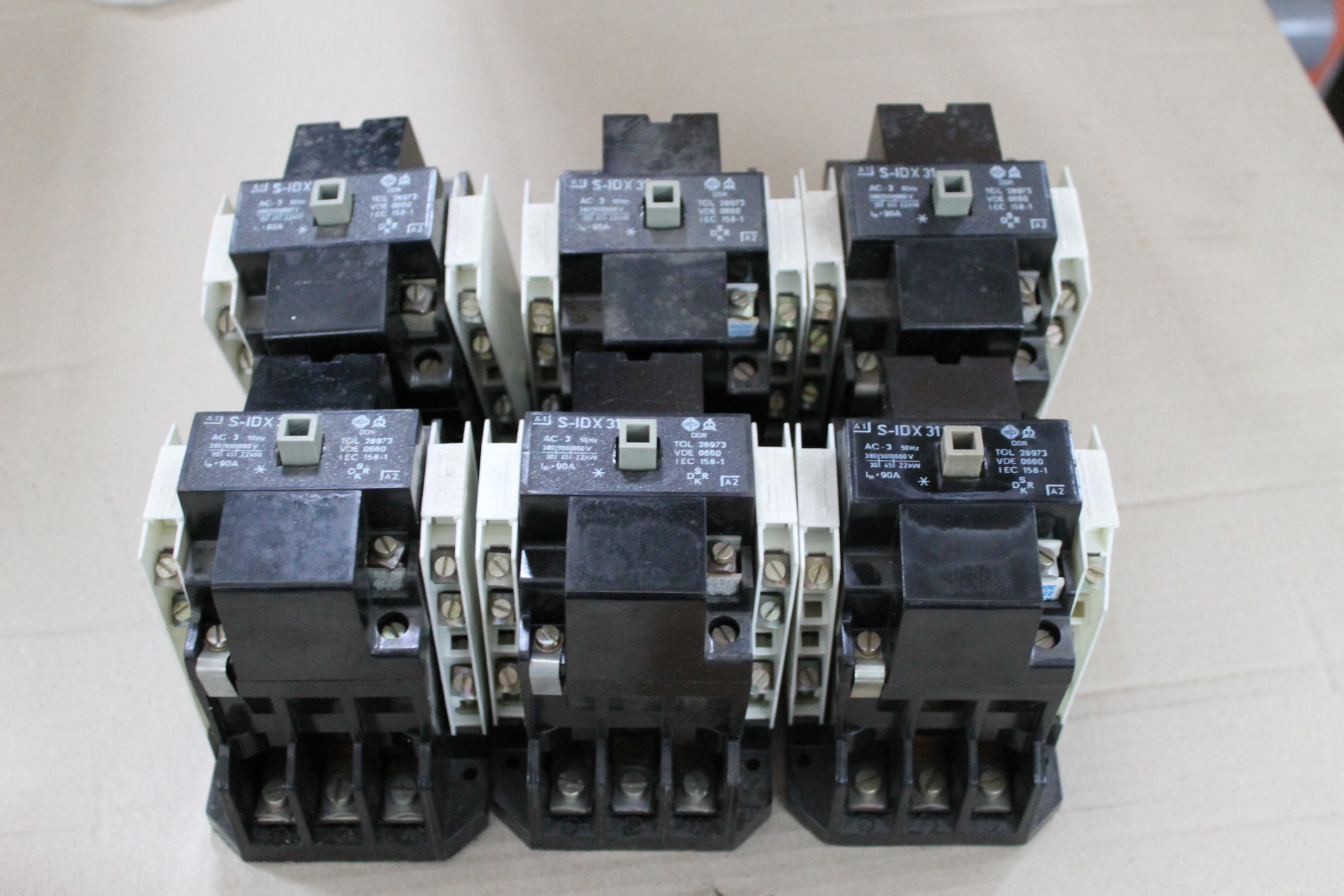

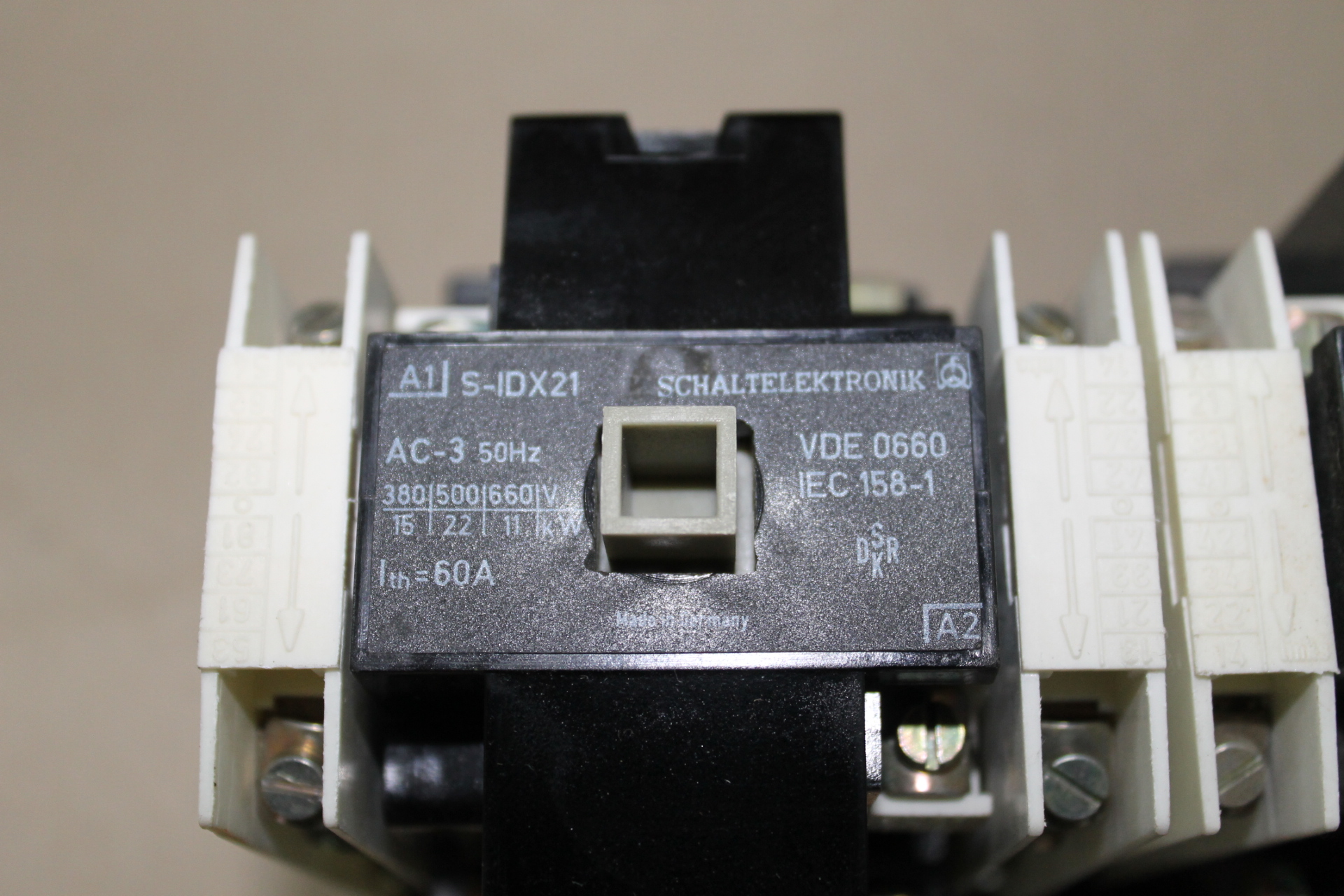

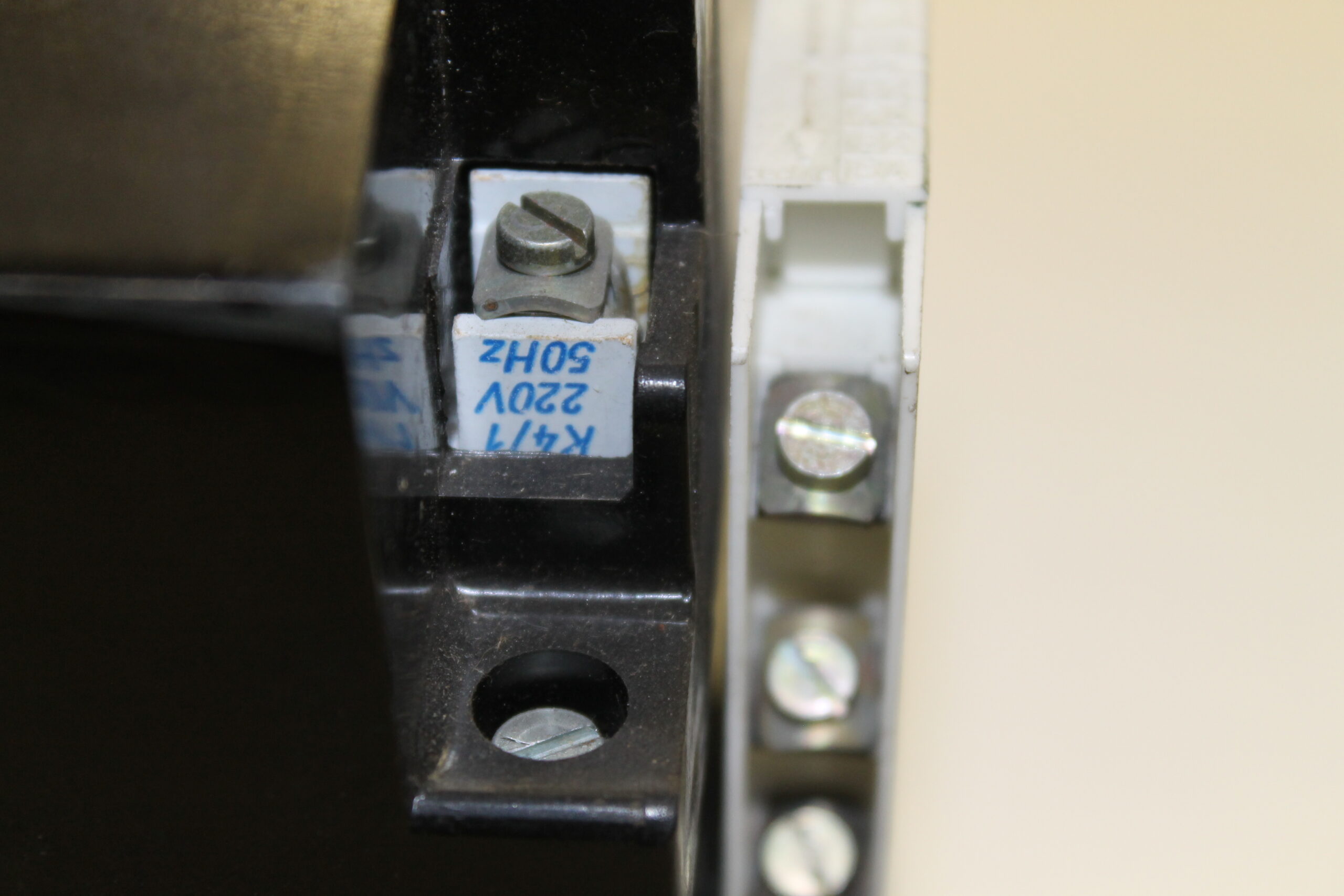

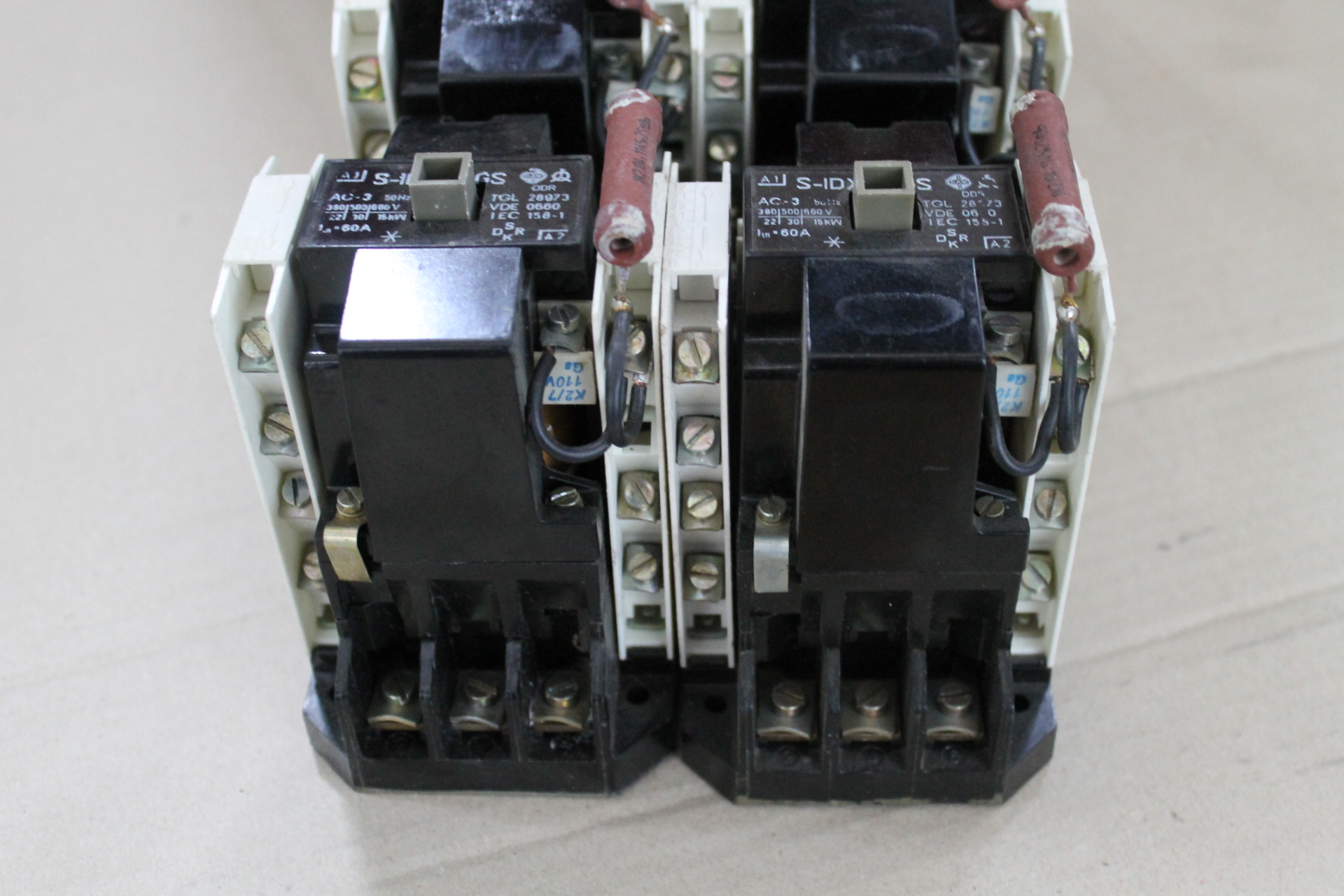

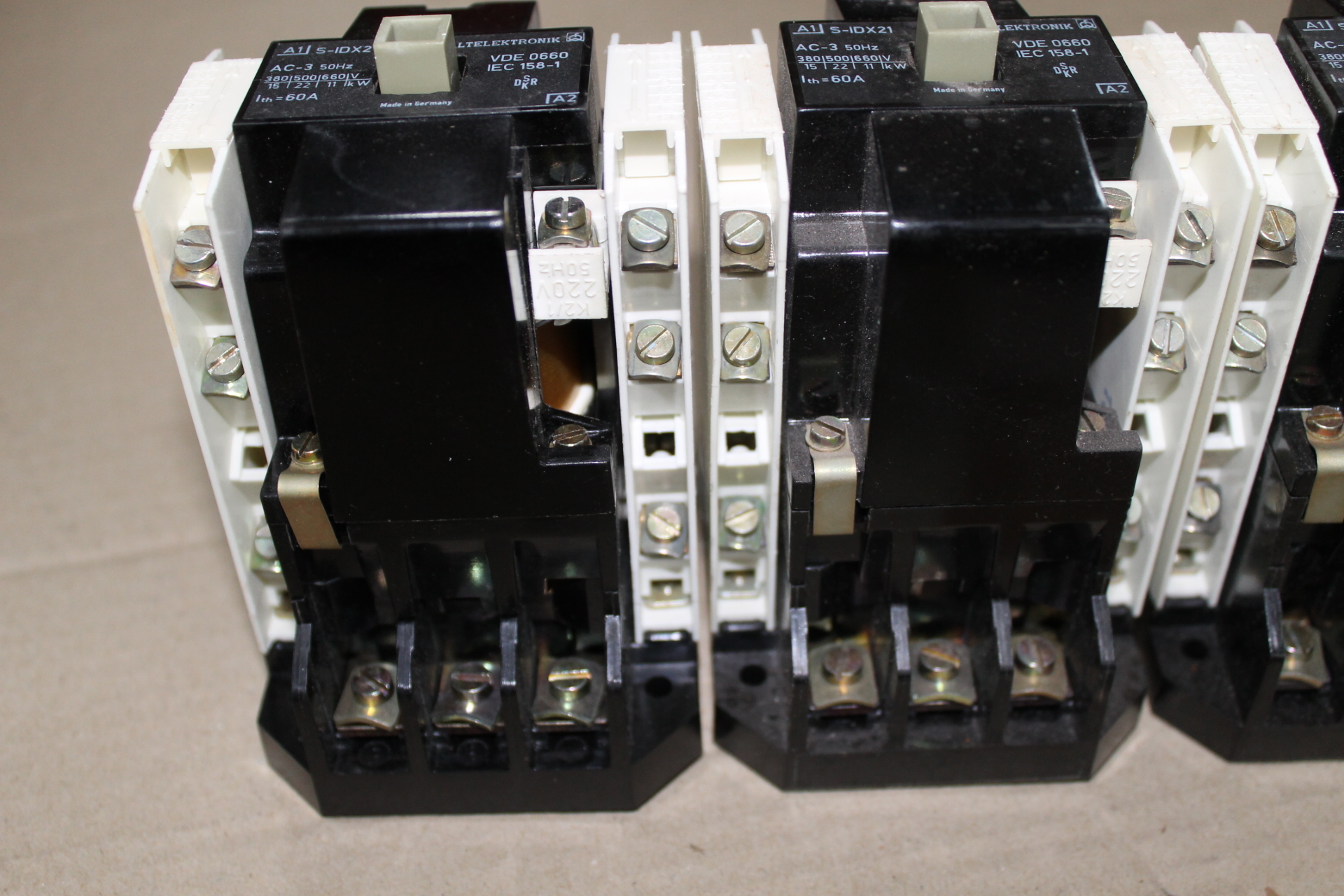

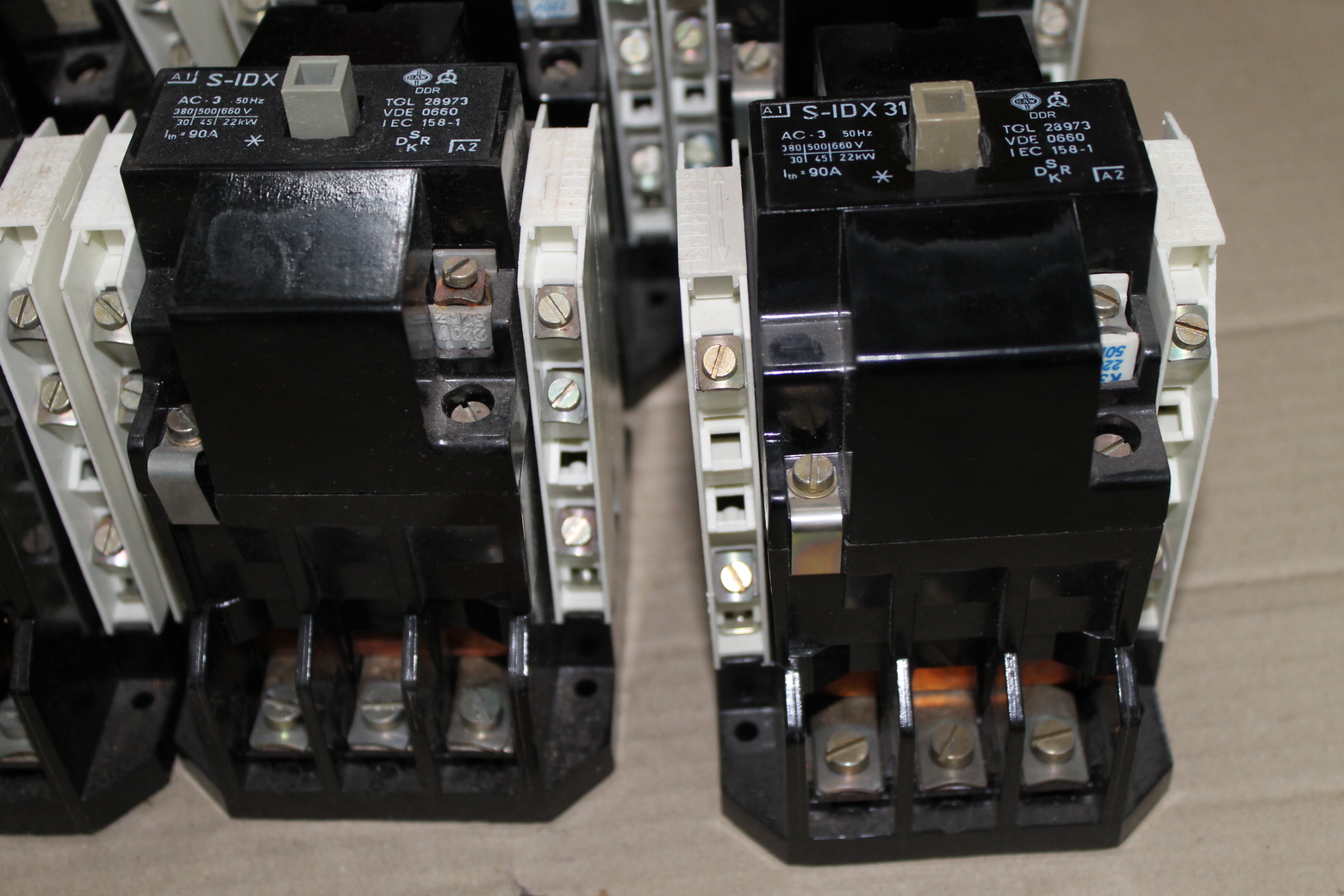

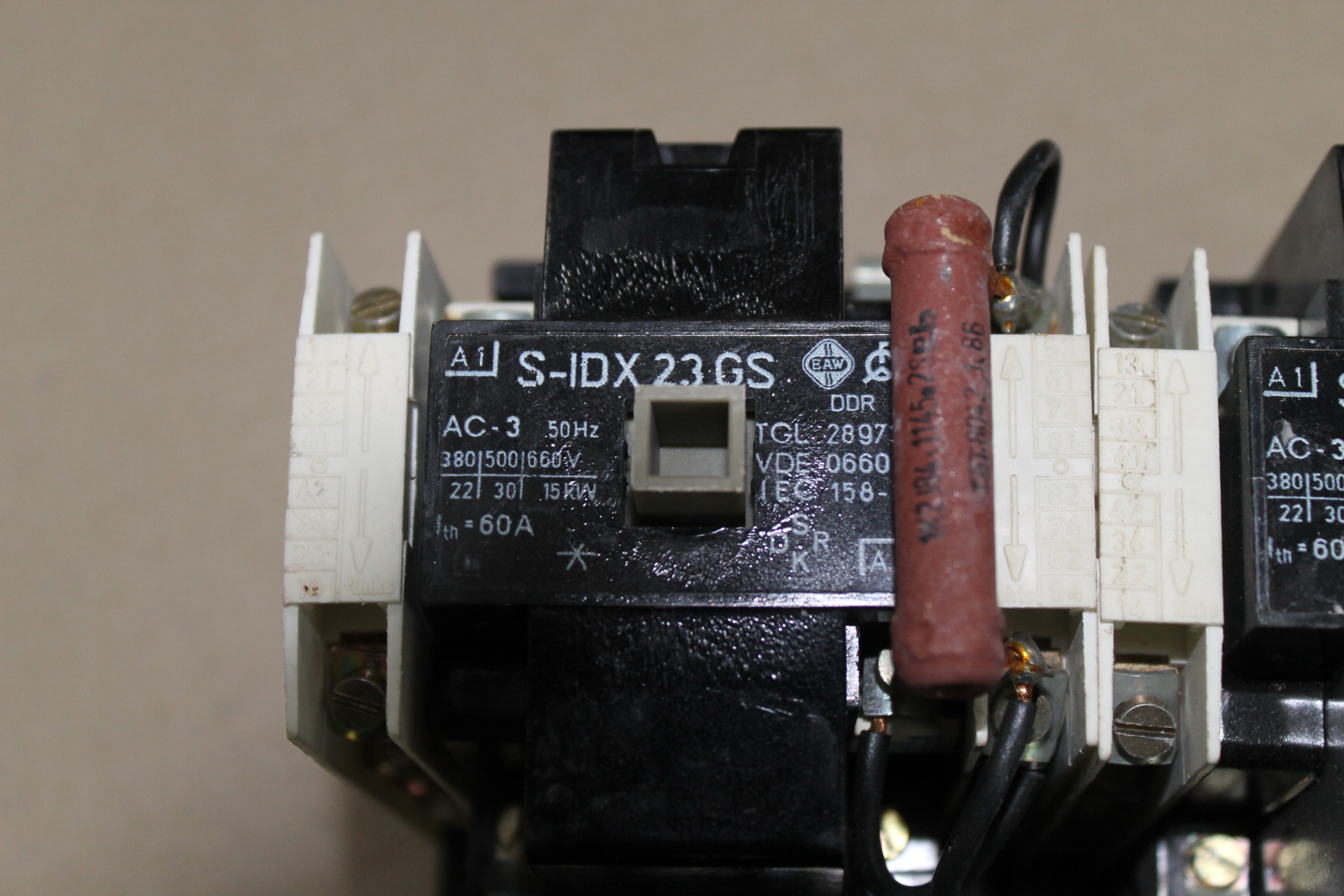

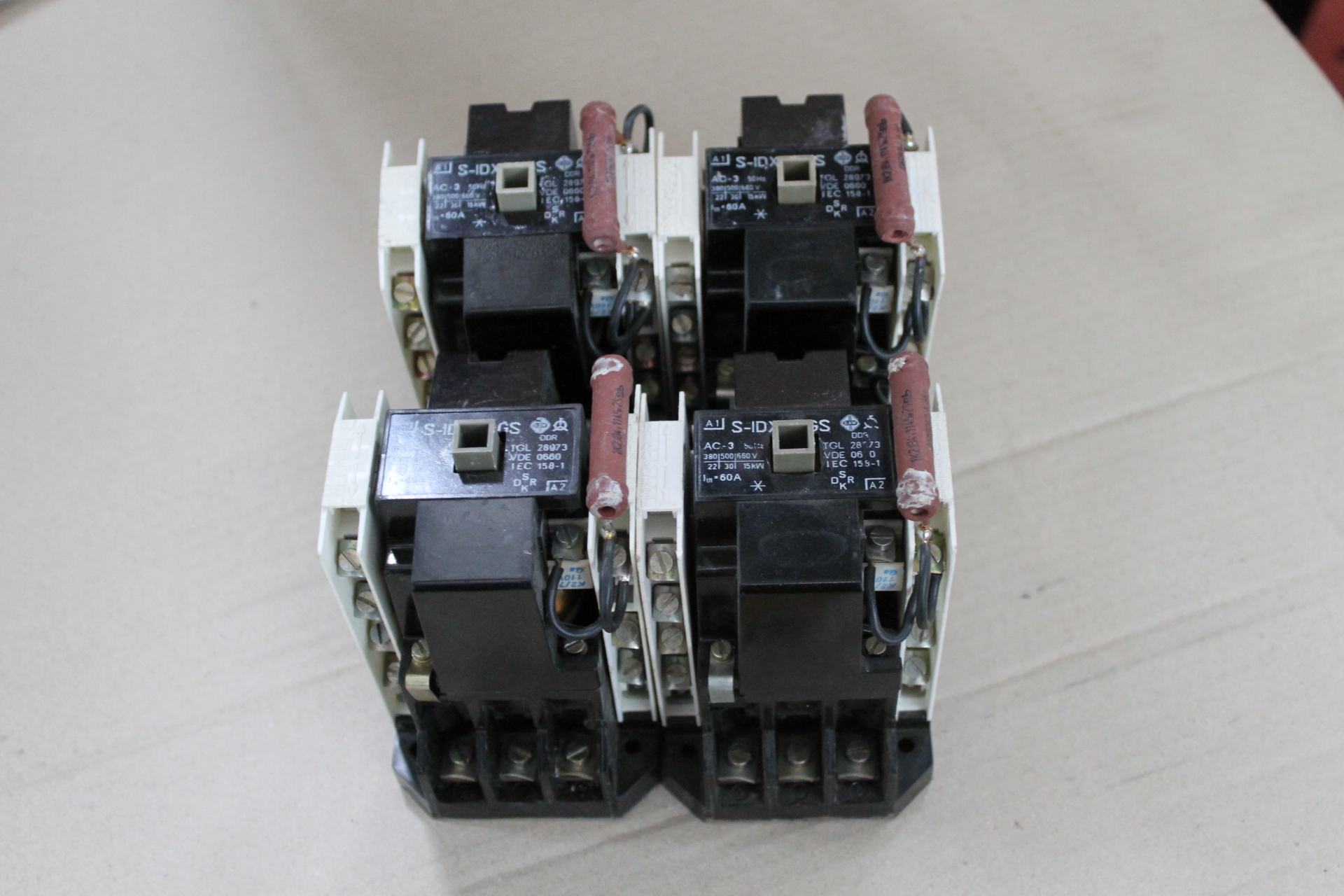

Nachfolgend noch einige Bilder für die Motorschütze bzw. Luftschütze nach TGL 28973. Gern senden Sie uns Ihre Anfrage über das nebenstehende Formular.
