V4520 D – der Schaltkreis aus der DDR RFT Elektronik beinhaltet zwei binäre 4bit Vorwärtszähler. Der Schaltkreis ist kompatibel mit dem internationalen Schaltkreis 4520. Die zugehörige DDR TGL zu dem Schaltkreis ist die TGL 43016. Die Bauform des V4520 ist DIP16. Das Material des Gehäuses des Schaltkreises ist Kunststoff (Kennbuchstabe D).
V4520 – ausgewählte Kennwerte aus dem Datenblatt / Datasheet
Die folgende Tabelle zeigt ausgewählte Kennwerte des 2fachen binären 4bit Vorwärtszählers V4520.
| Kennwert | Kurzzeichen | Messbedingung | min. | max. | Einheit |
|---|---|---|---|---|---|
| Verzögerungszeit | tPC | UDD = 5V | 560 | ns | |
| Cnm –> On | UDD = 10V | 230 | ns | ||
| (m;n = 1;2) | UDD = 15V | 160 | ns | ||
| Verzögerungszeit | tPR | UDD = 5V | 650 | ns | |
| Rn –> On | UDD = 10V | 225 | ns | ||
| UDD = 15V | 170 | ns |
V4520 – die Funktionstabelle
| Cn1 | Cn2 | Rn | Zählerreaktion | Bemerkung |
|---|---|---|---|---|
| L/H-Flanke | H | L | Inkrement Zähler | |
| L | H/L-Flanke | L | Inkrement Zähler | |
| H/L-Flanke | X | L | keine Änderung | |
| X | L/H-Flanke | L | keine Änderung | |
| H | H/L-Flanke | L | keine Änderung | |
| L/H-Flanke | L | L | keine Änderung | n=1;2 |
| X | X | H | On0…On3 = L | X = L oder H |
V4520 – Datenblatt / Datasheet, Anschlussbelegung und Schaltzeichen

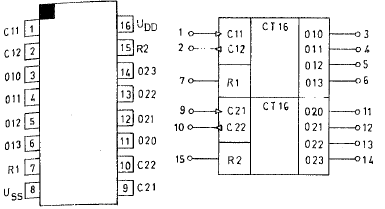

Die TGL 43016 ist das Datenblatt des DDR RFT Schaltkreises V4520. In diesem Datenblatt finden Sie weitere Informationen rund um den 4bit Vorwärtszähler V4520. Die folgende Abbildung zeigt die Anschlussbelegung des Schaltkreises sowie das Schaltzeichen mit der Angabe der zu bedienenden Eingänge und Ausgänge.
