Die auch Keramik-Trimmerkondensatoren genannten veränderbaren Kondensatoren sind für eine Nennspannung von 160 V ausgelegt.

Diese Keramik-Trimmerkondensatoren sind veränderliche Kondensatoren, welche zum Abgleich von Schwingkreisen nutzbar sind. Sie sind jedoch nicht für den Einsatz zur Kompensation von Temperaturänderungen vorgesehen.

TGL 38590 – die korrekte Bezeichnung der Trimmer-Kondensatoren

Die Baureihe, um welche es sich hier handelt, wird mit 4 Bestandteilen in der Beschreibung eindeutig benannt:

1. Benennung: „Keramik-Trimmerkondensator E“
2. Nennanfangs- und Nennendkapazität in pF (Picofarad) nach Tabelle (siehe unten), z.B. 2,5/6
3. Nenndurchmesser (derzeit ist mir nur 7mm bekannt) mit einem Bindestrich abgetrennt
4. Standardnummer: TGL 38590

Somit ergibt sich beispielsweise für ein Bauteil nach dieser Norm und mit einer Nennkapazität im Bereich von 2,5-6 pF die Bezeichnung:

Keramik-Trimmerkondensator E 2,5/6-7 TGL 38590

TGL 38590 – das Sortiment der DDR Trimmer-Kondensatoren

Laut dem Stand der TGL aus dem Jahr 1982 gibt es 6 verschiedene Nennkapazitäten. Alle sind von den Abmessungen gleich. Ich selbst habe bisher nur diese Größe entdeckt und bei ebay im Angebot. Bei ebay findest Du aber auch noch weitere Trimmer, die andere Kapazitätsbereiche abdecken.

Die folgende Tabelle zeigt Dir die möglichen Nennkapazitäten dieser Baureihe. (Quelle TGL Tabelle 1 Stand 1982)

TGL 38590 – die Abmessungen und Funktion der DDR Trimmer-Kondensatoren

Die folgende Abbildung ist ebenfalls der bereits genannten TGL entnommen. Es zeigt die Abmessungen der Kondensatoren und die Bezeichnungen der Bestandteile.

Durch die Drehung am Rotor verändert sich im Inneren des Kondensators der veränderbare Belag. Mit zunehmender Deckung der Beläge steigt die Kapazität.

TGL 38590 – einige interessante Eigenschaften

Neben der Benennung von Rotor- und Statoranschluss sowie der benetzbaren Fläche beim Kontaktieren, liste ich Dir hier noch einige interessante Eigenschaften aus der TGL auf:

• Drehmoment: 0,8-4 Ncm
• Masse je 10 Stück: ca. 7g
• Zugfestigkeit der Anschlüsse: kleinergleich 10 N
• Kapazitätsdrift: ±2% oder ±0,5 pF
• Einstellgenauigkeit: 1% der Endkapazität

TGL 38590 – meine Angebote bei eBay

Wenn Du nicht die Anfragefunktion von DDR Elektronik Ersatzteilen nutzen möchtest, findest Du hier meine Angebote bei ebay. Derzeit kann ich Dir diese veränderbaren Kondensatoren in den Nennkapazitäten 2,5/6 sowie 2,5/7 anbieten.

Keramik-Trimmkondensator E 2,5/6-7 TGL 38059

Den Artikel kannst Du Dir bei ebay anschauen

Keramik-Trimmkondensator E 2,5/7,5-7 TGL 38059

Den Artikel kannst Du Dir bei ebay anschauen.

Andere Angebote von Trimmerkondensatoren bei Amazon

Du willst gar keinen dieser älteren Trimm-Kondensatoren sondern neue Angebote bei Amazon?

Auch dort kannst Du mit dem Suchbegriff Trimmerkondensator (*) einige Artikel entdecken.

Eine kleine Auswahl möchte ich Dir hier zeigen:

Keine Produkte gefunden.

TGL 38590 – die Fotogalerie zu meinen Angeboten

Zuletzt dann noch einzelne Fotos der dargestellten Trimmer-Kondensatoren aus der TGL.

Ein Relais ist ein elektromechanisches Schaltelement, das in der Lage ist, elektrische Kontakte zu öffnen oder zu schließen, wenn ein Steuersignal angelegt wird. Die Steckfassungen ermöglichen es, Relais auf einer Platine oder in einem Schaltschrank zu befestigen, ohne dass Lötarbeiten erforderlich sind.

Natürlich können solche Lötarbeiten vorab erforderlich sein, um die Steckfassungen auf dieser Platine oder im Steuerschrank anzuschließen.

Der Vorteil der TGL 26048 Steckfassungen liegt darin, dass sie bis heute eine effiziente Wartung und den Austausch von RELOG Relais ermöglichen, ohne dass die Verdrahtung verändert werden muss.

Dies ist besonders nützlich in Situationen, in denen Relais regelmäßig überprüft, gewartet oder ausgetauscht werden müssen. Steckfassungen erleichtern die Handhabung und reduzieren die Stillstandszeiten bei Reparaturen oder Wartungsarbeiten.

Für die TGL 26048 war das Kombinat VEB Elektro-Apparate-Werke Berlin-Treptow „Friedrich Ebert“ verantwortlich.

TGL 26048 – Steckfassungen mit Lötverbindung oder Wickelverbindung

Die RELOG Steckfassungen gab / gibt es in zwei unterschiedlichen Ausführungen. Zum einen ist die – auch im Titelbild ersichtliche – Ausführung für eine Lötverbindung in der DDR hergestellt worden. Andererseits gibt es auch die Wickelverbindung, von der mir aber leider nur das folgende Schemabild aus dem TGL Blatt vorliegt.

Die Angabe der Maße erfolgt in der TGL in Millimetern (mm).

TGL 26048 – zweifache oder vierfache Steckfassungen für RELOG Relais

Da es verschiedene Blöcke bzw. Größen von RELOG Relais gibt, sind auch die Steckfassungen dieser Relais angepasst worden. So passen die 2-fach-Steckfassungen zum Beispiel für Relais 2RU01, 2RH01, 2RH30 oder 2RG01 – die 4-fach-Steckfassungen sind für zum Beispiel 4RH10 oder 4RH40 Relais vorgesehen gewesen

TGL 26048 – die korrekte Bezeichnung von Steckfassungen

Nach der Norm gibt es eine eindeutige Bezeichnung der Steckfassung. Diese enthält die Größe, die Ausführung der Anzahl der Kontakte sowie die Art der Verbindung. im TGL Blatt aus dem Februar 1982 sind zwei Beispiele aufgeführt.

Nämlich ist die korrekte Bezeichnung einer 2-fach-Steckfassung, die 14polig (14) ausgeführt ist und für eine Lötverbindung (L) vorgesehen ist:

Steckfassung 2-14 L – TGL 26048

Und die exakte Bezeichnung einer 2-fach Steckfassung, welche 22-polig (22) ausgeführt ist und für eine Wickelverbindung (W) gedacht ist:

Steckfassung 2-22 W – TGL 26048

TGL 26048 – die wichtigsten Eigenschaften im Überblick

• Nennspannung: 220V Gleich- oder Wechselspannung
• Nennstrom: 5A
• Ausführung der Anschlüsse: Lötverbindung (L) oder Wickelverbindung (W)
• Anzahl der Anschlüsse bei 2-fach Steckfassungen: 14-polig oder 22-polig
• Anzahl der Anschlüsse bei 4-fach Steckfassungen: 28-polig
• Querschnitt für Anschlussleiter: bis 0,75mm²
• Schutzgrad: IP00 nach TGL RGW 778
• Werkstoff des Isolierteils: Formstoff nach TGL 28870/01
• Werkstoff der Anschlüsse: CuNiZn-Legierung nach TGL 35704/01
• Ausführung des Isolierteils: pressblank
• Ausführung der Anschlüsse bei (L): Lötbarkeit nach TGL 200-0053/02 (später ersetzt durch TGL 39906)
• Ausführung der Anschlüsse bei (W): Wickelverbindung nach TGL 28566/01

TGL 26048 – das passende Lötkolbenset, für optimale Ergebnisse

Du benötigst noch ein Lötkolbenset, um die Steckfassungen anzuschließen? Dann zeige ich Dir ein paar Bestseller von Amazon.

Trotzdem liest Du heute sehr oft den Begriff Drehpotentiometer oder Einstellregler.

In diesem Beitrag zeige ich Dir ganz viele Details über die (immer noch) sehr beliebten Einstellregler oder mechanisch veränderbaren Widerstände der DDR, welche in der o.g. TGL genormt sind.

Die Widerstandsbahn dieser mechanisch veränderbaren Potis nach TGL 9100 besteht aus einer Kohleschicht, die auf einem Trägerkörper aus Hartpapier aufgebracht ist.

Diese weisen eine mechanische und elektrische Betätigungsfestigkeit von 25.000 Doppelwegen auf.

Drehpunkt der Präzision: Was ist ein Drehpotentiometer und warum ist es der Schlüssel zur individuellen Steuerung in der Elektronik?

Ein Drehpotentiometer, auch als Potentiometer oder Poti bezeichnet, ist eine elektrische Komponente, die in der Elektronik verwendet wird. Es handelt sich um einen einstellbaren Widerstand, der durch Drehen eines Knopfes oder Reglers über eine Welle verändert werden kann.

Das Drehpotentiometer besteht typischerweise aus einem Widerstandsband, einem Schleifer (einem beweglichen Kontakt, der über das Widerstandsband gleitet) und Anschlüssen. Die Drehung des Knopfes über die Welle bewegt den Schleifer über das Widerstandsband und verändert dadurch den Widerstandswert. Dieser variable Widerstand kann in verschiedenen elektronischen Schaltungen für die Einstellung von Spannungen, Lautstärken oder anderen parametrischen Werten verwendet werden.

Drehpotentiometer kommen in vielen elektronischen Geräten vor, darunter Audioverstärker, Radios, Regler für Beleuchtungsintensität und in zahlreichen anderen Anwendungen. Es ist eine einfache, aber vielseitige Komponente, die dazu dient, Einstellungen in elektronischen Schaltkreisen anzupassen.

Entdecke die Vielfalt der Bauformen von Potentiometern der TGL 9100 für maßgeschneiderte elektronische Kontrolle!

Die Arten der Montage

Es gibt insgesamt drei verschiedene Baureihen: 635, 675, 685. Diese finden sich in der genauen Bezeichnung bzw. Nenngröße der Drehpotentiometer, die ich Dir später zeige, wieder.

Vermehrt sind jedoch nur die Bauformen 635 und 685 in meinem Lager vorhanden. Während die 635 für die Leiterplattenmontage vorgesehen ist, hat die Bauform 685 Lötfahnen zur Handlötmontage als Kontakte.

Die Größen der Potis

Der zweite Teil der Nenngrößen besteht aus der Breit bzw. dem Durchmesser sowie der Dicke des Körpers, indem sich die Widerstandsbahn und der Schleifkörper befindet. Die am häufigsten eingesetzten Drehpotis haben eine Breite von 12 mm oder 20 mm. Die Dicke beträgt entsprechend 7 mm oder 12 mm.

Ein Beispiel für eine Nenngröße kann also zum Beispiel 635.127 oder 685.2012 sein.

Aber nun möchte ich Dir alle in der TGL 9100 standardisierten Bauformen inklusive der zugehörigen nenngröße zeigen. Diese Nenngröße benötigst Du später, um die elektrischen Kennwerte Deines gesuchten Potis herzuleiten oder zu wissen, wenn Du mal ein Ersatzteil benötigst.

Nenngröße 635.127

Die Bauform 635.127 ist für die Leiterplattenmontage geeignet. Die Potis haben eine Breite von 12 mm und der Körper ist 7 mm dick. Ich habe Dir für alle folgenden Bauformen die Größen markiert, aus denen die Bezeichnung nach der Baureihe entstehen.

Besonders zu beachten ist noch, dass es die Drehpotentiometer nach TGL 9100 mit verschiedenen Wellenenden nach TGL 8700 hergestellt worden sind. Das macht die Vielfalt verschiedener Potis noch größer und leider auch etwas unübersichtlich. (Daher sind die Längen und Durchmesser der Wellen nur mit l bzw. d angegeben, da diese und auch die Ausführung der Welle variabel sind.

Das Raster für die Bohrungen auf der Leiterplatte beträgt hier 5mm.

Nenngröße 635.2312

Bei dieser Nenngröße handelt es sich ebenso um Drehpotis für die Leiterplattenmontage. Diese sind allerdings 23 mm breit und 12 mm dick. Während die kleineren Potis nur die Kontakte auf der Leiterplatte haben, kommen hier zusätzliche Pins zur Befestigung dazu, die Du im Raster der Bohrungen berücksichtigen musst.

Nenngröße 685.127

Wie ich bereits geschrieben habe, sind die beiden folgenden Nenngrößen für die Handlötmontage gedacht. Auch hier gibt es analog der Bauform 635 wieder zwei verschiedene Größen. Die 685.127 ist wieder 12 mm breit und 7 mm dick. Die Laschen befinden sich an einer Seite der Drehpotis nach TGL 9100. Zusätzlich ist aber noch ein Drehpoti erhältlich gewesen, der 44 mm breit und 16 mm dick war. Diese stelle ich Dir unter dem Punkt Nenngröße 685.4416 vor.

Das Befestigungsloch im Gehäuse muss den Durchmesser von 7,1 mm haben.

Nenngröße 685.2012

Auch für die Bauform 685 gibt es die Größe, die 20 mm breit und 12 mm dick ist. Das Loch für die Befestigung in einem Gehäuse oder einer Installationswand ist 10,1 mm im Durchmesser.

Nenngröße 685.4416

Die größte Dimension der Bauform 685 hat der mechanisch veränderbare Widerstand mit einer Breite von 44 mm und einer Dicke von 16 mm. Achse und Einbaudurchmesser sind dabei analog der Nenngröße 685.2012 gestaltet.

Nenngröße 675.168

Bei der letzten Nenngröße aus der TGL 9100 handelt es sich um eine runde Bauform. Aber auch hier geben die Ziffern 16 und 8 den Durchmesser und die Dicke des Potis an.

Die Lötanschlüsse befinden sich auf der Rückseite der Drehpotentiometer und zur Befestigung im Gehäuse oder and er Schalttafel benötigst Du ein Loch vom Durchmesser 7,1 mm.

Extreme Vielfalt bei Bauform und Nenngröße

Am Ende kann jede Bauform noch mit verschiedenen Widerstandswerten und Wellenformen variieren. Somit kommst Du am Ende auf eine Vielzahl von DDR Drehpotentiometern in verschiedensten Bauformen, Nenngrößen, Widerstandswerten und Wellen.

Das macht es extrem schwierig, dass das richtige Ersatzteil bekannt und gefunden wird.

Dennoch brauchst Du für die korrekte Bezeichnung nicht zuletzt die Wellenform nach TGL 8700. Denn diese ist Bestandteil der korrekten Bezeichnung Deines DDR Potis mit der Länge und dem Durchmesser der Welle.

• Welle A: normale zylinderförmige Welle mit einem Durchmesser von 4 mm oder 6 mm
• Welle D: zylinderförmige Welle mit Schlitz und einem Durchmesser von 4 mm oder 6 mm
• Welle H: zylinderförmige Welle mit Schlitz und einem Durchmesser von 4 mm oder 6 mm
• Welle K – siehe Beispielabbildung aus TGL 9100:

Wie aus der Tabelle ersichtlich ist, ist die Wellenlänge l1 in den Längen 12 mm, 20 mm oder 32 mm möglich.

Eindeutige Bezeichnung eines DDR Drehpotis nach TGL 9100

Nun kennst Du alle Bestandteile der Bezeichnung von mechanisch veränderbaren Widerständen der TGL 9100. Damit kannst Du die präzise Beizeichnung Deines Ersatzteils zusammensetzen, die nach TGL 9100 so aussieht:

Wenn Du den Nennwiderstand und die „Kurve“ noch nicht kennst – diese findest Du in genau dieser Reihenfolge angegeben auf der Rückseite des auszutauschenden Drehpotentiometers.

Varianten von Drehpotentiometern nach TGL 9100

Hier zeige ich Dir noch ein paar Beispiele von Potis nach dieser TGL.

Noch heute werden diese Steckverbinder in Geräten, welche in der ehemaligen DDR hergestellt worden sind, als Ersatzteile benötigt.

In diesem Artikel möchte ich Dir die verschiedenen Bezeichnungen, Bauformen und weitere Eigenschaften zeigen.

So kannst auch Du das passende Kontaktelement anfragen.

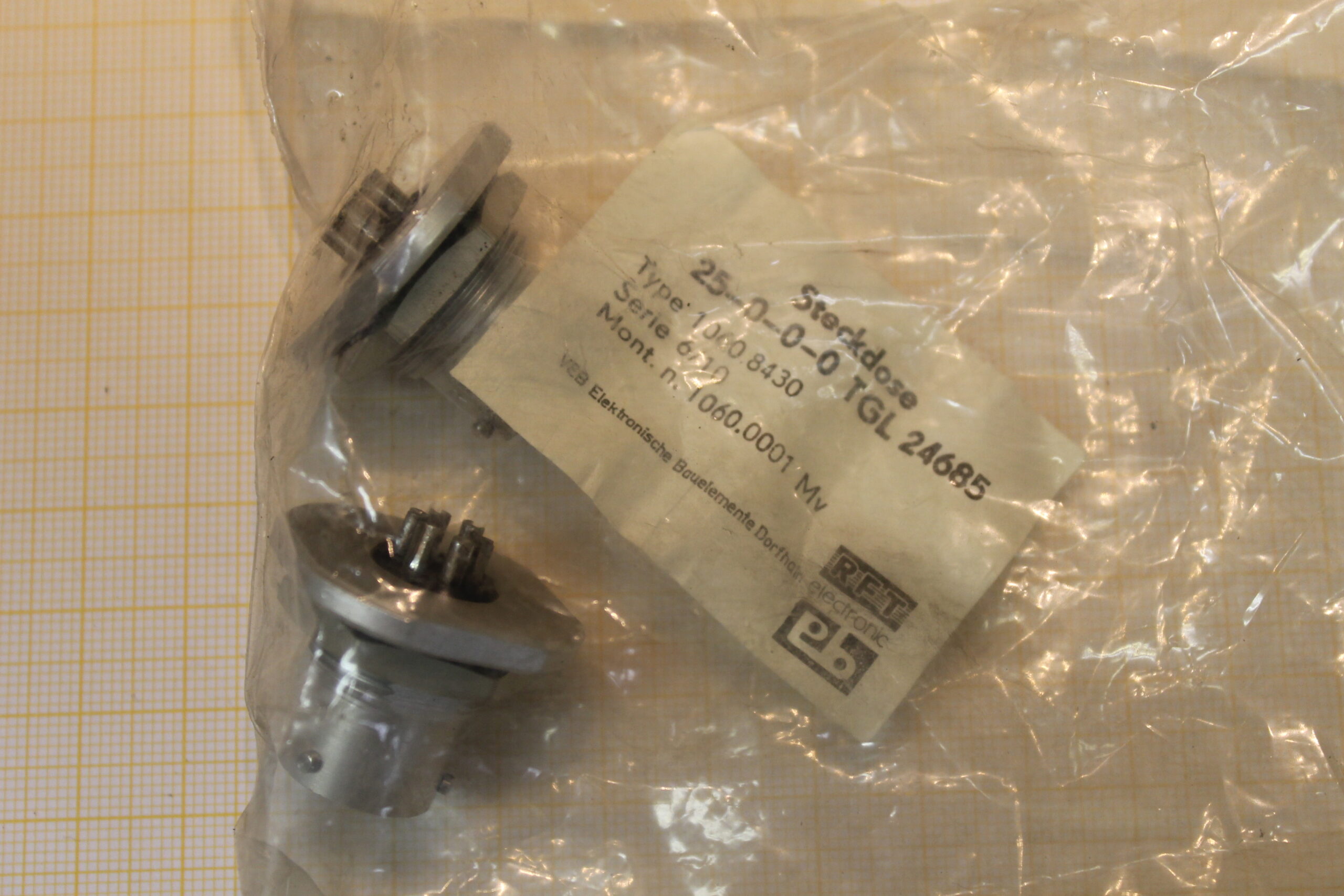

TGL 24685 – wie werden die Steckverbinder genau bezeichnet?

Die Bezeichnung der Stecker besteht exakt aus sechs einzelnen Details.

1. Benennung
2. Bauform
3. Kennzahl für Kabelzugentlaster
4. Kennzahl für die Anschlussart
5. Kennzahl für die Einbaulage des Einsatzes
6. Standardnummer der TGL

Die einzelnen Kennzahlen, Bauformen etc. werde ich Dir gleich noch auflisten. Zuvor jedoch ein paar Beispiele für mögliche korrekte Bezeichnungen dieser Steckverbinder 6/10.

Die derzeit verfügbaren Steckdosen oder Stecker habe ich direkt mit meinen Angeboten auf ebay verlinkt. Falls Du gern bei ebay direkt nach der TGL 24685 suchen möchtest, dann klick doch einfach mal hier.

TGL 24685 – welche Bauform hat welche Bezeichnung?

Insgesamt umfasst dieser DDR Standard 5 Bauformen, welche ich Dir hier zeige.

Es sind jeweils immer die Stecker benannt. Die Bauformen 11-15 sind also die „männlichen“ Steckverbinder während die Nummern 21-25 den „Damen“ zugeteilt sind.

Daher sind also insgesamt 10 Bauformen, je 5 Stecker und 5 Steckdosen möglich

Während die beiden Bauformen 11 und 12 (21 und 22) mit einer Bajonettmutter versehen sind, haben die Bauformen 13 und 14 (also 23 und 24) Bajonettstifte.

Welche Bedeutung haben die weiteren Kennzahlen der Bezeichnung?

Der Standard schreibt neben der Bezeichnung Stecker oder Steckdose und der Bauform 11-15 oder 21-25 noch drei weitere Kennzahlen vor. Die folgende Tabelle soll Dir der Reihe nach zeigen, welche Kennzahl was bedeutet. Die Zeilen haben dieselbe Reihenfolge wie in der oben genannten Reihenfolge in der Bezeichnung. Zuerst die Art der Kabelzugentlastung, danach die Anschlussart und zuletzt die Einbaulage nach TGL 24683

Als Funktion hat der Inkrementaler Geber rotatorisch Robotron 2000-D TGL 34235 die Messung von Drehwinklen, Drehgeschwindigkeiten oder Drehbeschleunigung. Dies geschieht in Verbindung mit geeigneter Auswerteelektronik von robotron.

Inkrementaler Geber rotatorisch Robotron 2000-D TGL 34235 Abmessungen

Zuerst zeige ich Dir die Abmessungen. Wie Du auf dem folgenden Bild erkennen kannst, ist die Länge vom Typ abhängig.

 Bezeichnung

Während die Bezeichnung häufig auf der Seite des Inkrementalgebers zu finden ist, besteht diese bei einer Bestellung von DDR Ersatzteilen aus folgenden Angaben:

• Benennung IGR
• Auflösung nach unten gezeigter Tabelle
• Kurzzeichen für den Gerätetypen
• Standard Nummer TGL 34235

Somit ist die korrekte Bezeichnung des hier dargestellten Typen: IGR 2000-D TGL 34235

Auflösungen

Als Auflösungen sind folgende Werte möglich (gewesen).

Fotos

Mehr Fotos findest Du im Angebot auf ebay oder hier:

Weiterhin kenne ich leider keine Einsatzgebiete wie bei anderen DDR Ersatzteilen, wie Relais oder Ventilen für Hydraulik und Pneumatik. Während der abgebildete und verfügbare Druckaufnehmer 20 MPA hat, was etwa 200 bar entspricht, gibt es die HLW Druckaufnehmer noch in anderen Bereichen. Übrigens wurde die Bezeichnung der Robotron HLW Druckaufnehmer aufgrund der Einheitenänderung geändert.

Robotron M7512 HLW Druckaufnehmer Bilder

Somit zeige ich Dir hier den Druckaufnehmer mit dem größten Druckbereich, was 200 kp/cm² oder bar bzw. 20 Megapascal entspricht.

30.2-024 – Bilder zum Relais nach TGL 200-3796

Die folgenden Bilder zeigen die verschiedenen Ansichten des DDR Klappankerrelais.

Elektrische Kennzahlen der Wicklung 30.2-024

• Nennspannung 24 Volt
• Wicklungswiderstand 960±96 Ohm
• Windungszahl: 8400

Verfügbarkeit DDR Relais

Zum Zeitpunkt der Erstellung des Beitrags zu DDR RFT Elektronik ist das Relais noch 10 mal verfügbar.

Das Relais kann bei ebay erworben werden.

30.4-40 – Bilder zum Relais nach TGL 200-3796

Die folgenden Bilder zeigen die verschiedenen Ansichten des DDR Klappankerrelais.

Verfügbarkeit DDR Relais 30.4-40

Zum Zeitpunkt der Erstellung des Beitrags zu DDR RFT Elektronik ist das Relais noch 20 mal verfügbar.

Weitere Angaben zum Relais sind leider nicht vorhanden, da die Wicklungszahl 40 nicht bekannt ist. Im oben verlinkten Beitrag zu den Klappankerrelais nach TGL 200-3796 sind die elektrischen Kenngrößen der Wicklungszahlen 30.4-140 und 30.4-240 zu sehen.

Das Relais kann bei ebay erworben werden.

• 0,37-0,55 Ampere
• 0,9-1,3 Ampere
• 1,2-1,8 Ampere
• 2,2-3,3 Ampere
• 3,0-4,5 Ampere
• 4,0-6,0 Ampere
• 5,3-8,0 Ampere

TSA 10 COD 3670M – Bildergalerie
