Schaltkreis D100 D – NAND-Gatter mit 2 Eingängen – SN7400

Schaltkreis D100 D - NAND Gatter mit 2 EingängenDer Schaltkreis D100 D ist identisch mit der internationalen Bezeichnung SN7400. Der Schaltkreis in der Bauform DIP 14 ist ein NAND Gatter mit je zwei Eingängen. Die logische Funktion des Schaltkreises ist Y = AB. Der Schaltkreis gehört zu den monolithisch integrierten Logikschaltkreisen von in der DDR hergestellten RFT Elektronik.

Anzeige

Schaltzeichen – Schaltkreis D100

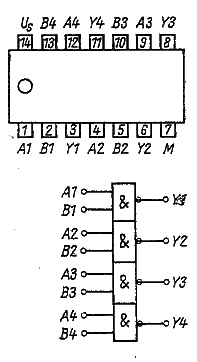

D100_D_Schaltzeichen AnschlussbelegungDas Schaltzeichen des Schaltkreises SN7400 oder D100D und die Anschlussbelegung ist im nebenstehenden Bild abgebildet. Man erkennt die negierten Eingänge des IC durch die kleinen Kreise am Eingang A1 – B4. Am Bild der Anschlussbelegung kann man zudem erkennen, wo sich die Anschlüsse für die Eingangsspannung sowie die logischen Eingänge und Ausgänge befinden. Die Schaltkreise sind in der Bauform DIP 14 mit einem Kunststoffgehäuse ausgeführt (Buchstabe D nach der Bezeichnung D100). Die IC bzw. Schaltkreise sind aktuell noch vorrätig und können bei ebay ersteigert / gekauft oder mit neben stehendem Formular angefragt werden.

Die Schaltkreise befinden sich noch in der original DDR Verpackung (Kunststoffstange) und werden für den Versand optimiert in eine antistatische Tüte verpackt. Der Versand der D100 Schaltkreise erfolgt in einem Luftpolsterumschlag mit der Deutschen Post.
