Der V4028 D ist ein unipolarer Logikschaltkreis, dessen Datenblatt (Datasheet) die TGL 38997 ist. Dabei enthält der V4028 ein BCD/1 aus 10 Dezimaldekoder bei positiver Logik. Der ausgewählte Ausgang zeigt HIGH-Signal die restlichen Ausgänge zeigen LOW-Signal. Die integrierten DDR CMOS-Schaltkreise sind in gepufferter Schaltungstechnik ausgeführt und entsprechen der internationalen B-Serie von Schaltkreisen. Der V4028 entspricht, wie all diese Schaltkreise, in den statischen elektrischen Kennwerten der JEDEC-Standard-B-Serien-Spezifikation.

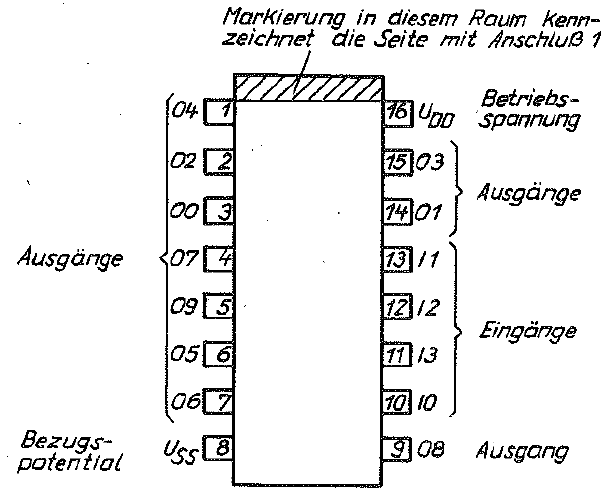

V4028 – Anschlüsse und Schaltzeichen – Datasheet
Die beiden folgenden Abbildungen sind der Quelle TGL 38997 entnommen und zeigen aus dem Datenblatt bzw. Datasheet des V4028 heraus die Anschlussbelegung sowie das Schaltzeichen.
 |
 |
Mit den dargestellten Bildern kann in der folgenden Tabelle die Wahrheitstabelle dargestellt werden.
| Eingänge | Ausgänge | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I3 | I2 | I1 | I0 | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 |
| L | L | L | L | H | L | L | L | L | L | L | L | L | L |
| L | L | L | H | L | H | L | L | L | L | L | L | L | L |
| L | L | H | L | L | L | H | L | L | L | L | L | L | L |
| L | L | H | H | L | L | L | H | L | L | L | L | L | L |
| L | H | L | L | L | L | L | L | H | L | L | L | L | L |
| L | H | L | H | L | L | L | L | L | H | L | L | L | L |
| L | H | H | L | L | L | L | L | L | L | H | L | L | L |
| L | H | H | H | L | L | L | L | L | L | L | H | L | L |
| H | L | L | L | L | L | L | L | L | L | L | L | H | L |
| H | L | L | H | L | L | L | L | L | L | L | L | L | H |
| H | L | H | L | L | L | L | L | L | L | L | L | L | L |
| H | L | H | H | L | L | L | L | L | L | L | L | L | L |
| H | H | L | L | L | L | L | L | L | L | L | L | L | L |
| H | H | L | H | L | L | L | L | L | L | L | L | L | L |
| H | H | H | L | L | L | L | L | L | L | L | L | L | L |
| H | H | H | H | L | L | L | L | L | L | L | L | L | L |
V4028 – elektrische Kennwerte nach Datasheet TGL 38997
Grenzwerte des V4028 D bei einer Betriebstemperatur von -40 bis +85°C
| Kenngröße | Kurzzeichen | Einheit | Kleinstwert | Größtwert |
|---|---|---|---|---|
| Betriebsspannung | UDD | V | USS -0,5 | USS +18 |
| Eingangsspannung | UI | USS -0,5 | UDD +0,5V | |
| Ausgangsspannung | UO | USS -0,5 | UDD +0,5V | |
| Eingangsstrom | |II| | mA | – | 10 |
| Gesamtverlustleistung | Ptot | mW | – | 300 150 bei 85°C |
| Verlustleistung pro Ausgangstransistor | PV | – | 100 | |
| Lagerungstemperaturbereich | ρstg | °C | -55 | 125 |
| Lastkapazität | CL | nF | – | 5 |
Behandlungsvorschriften für den V4028 CMOS-Schaltkreis
Zusätzlich zu den allgemein geltenden Vorschriften fr MOS-Schaltkreise sind beim Betrieb des V4028 CMOS IC folgende Vorschriften einzuhalten:
- Spannungsspitzen der Versorgungsspannung sowie der Eingangssignale, welche höher als die eben dargestellten Grenzwerte sind, müssen vermieden werden
- es dürfen keine logischen Eingangssignale angelegt werden, wenn die Speisespannung abgeschalten ist
- alle unbenutzten Eingänge müssen entweder mit USS oder UDD verbunden sein
V4028 – Verfügbarkeit Datasheet – Datenblatt und Schaltkreise
Über das nebenstehende Anfrageformular oder die Anfrageseite für Ersatzteile für DDR Elektronik kann das Datenblatt (Datasheet) TGL 38997 oder die Schaltkreise selber angefragt werden. In dem Datenblatt sind weitere Betriebsbedingungen aufgelistet.
