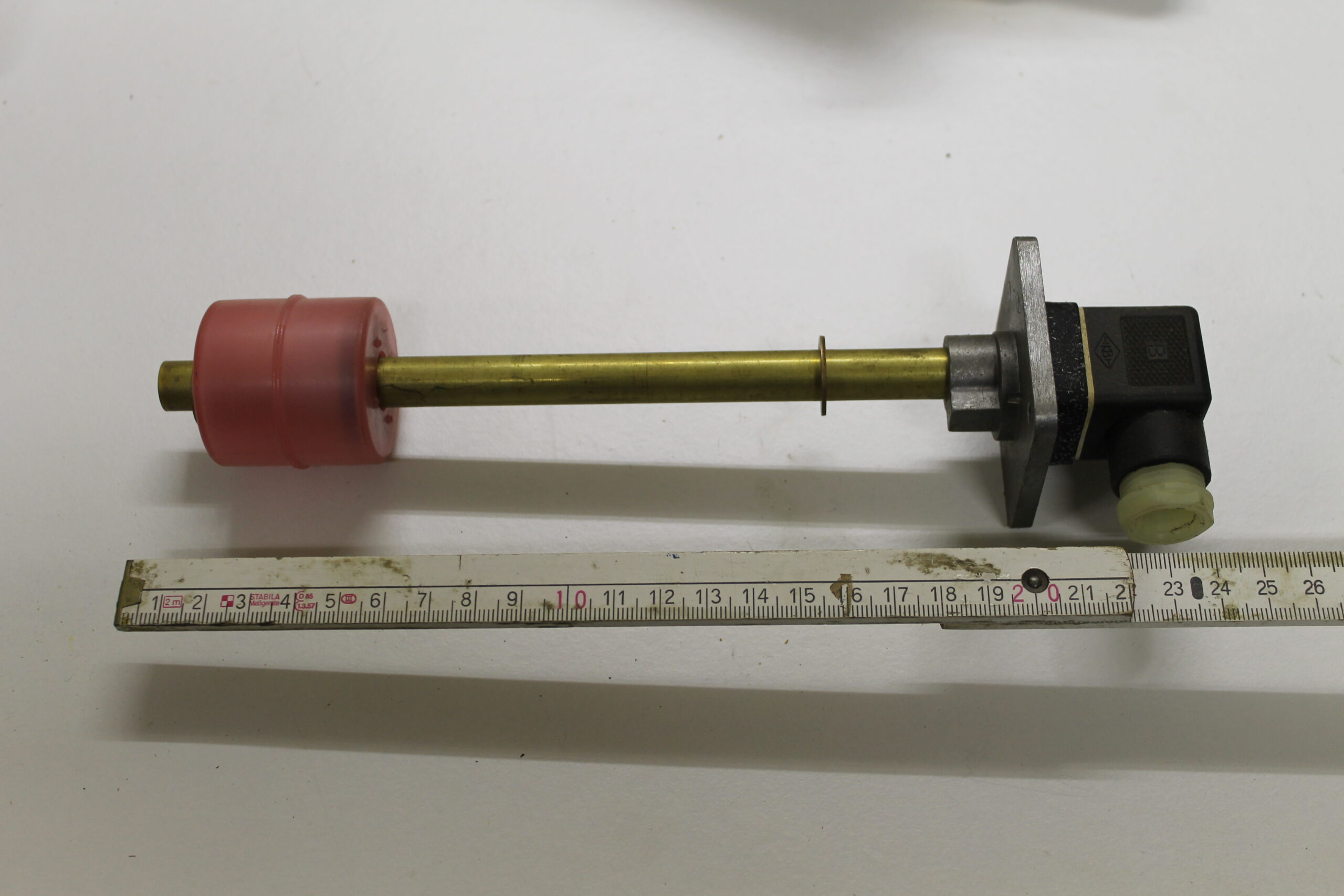

Füllstandsschalter des Typs WS33 überwachen und regeln den Füllstand in drucklosen Flüssigkeitsbehältern von Öl- und Hydraulikflüssigkeiten. Der hier abgebildete WS33-2 65/200 hat zwei Schaltpunkte für den minimalen und den maximalen Füllstand (WS33). Die 2 gibt an, dass es sich um die Ausführung mit einem Rechteckstecker bzw. Leitungsdose / Gerätesteckdose ohne LED handelt. Die weiteren Kennzahlen bedeuten: 65 – Schaltpunkt des maximalen Füllstands – 200 die Länge des Füllstandsschalters.
Bezeichnung von Füllstandsschaltern
Die Bezeichnung eines Füllstandsschalters umfasst insgesamt 4 Angaben. Für das abgebildete Beispiel WS33-2 65/200 wurden diese eingangs bereits erläutert. Der Schlüssel zur Bestellung eines Füllstandsschalters lautet wie folgt:
WS XX – Y + ZZZ
Dabei bedeuten:
| Angabe | Varianten | |
|---|---|---|
| XX | Kennzahl der Schaltpunkte | 32 – minimaler Füllstand 33 – minimaler und maximaler Füllstand 35 – Vorwarnung und minimaler Füllstand |
| Y | Kennzahl des elektrischen Anschlusses | S10 – Rundstecker mit Leitungsdose und LED 2 – Rechteckstecker mit Leitungsdose ohne LED S30 – Rundstecker M12x1 mit LED 2-V57-A Rundstecker M12x1 ohne LED |
| ZZZ | Kennzahl der Länge des Füllstandsschalters | 100-300 mm – Varianten alle 10mm Länge 300-500 mm – Varianten alle 25mm Länge 500-900 mm – Varianten alle 50mm Länge 900-1600 mm – Varianten alle 100mm Länge |
Somit können zum Beispiel folgende Füllstandsschalter bestellt werden:
- WS33-2 65/200: das abgebildete Beispiel
- WS32-S10/250 oder WS32-S10+B44: Füllstandsschalter für minimale Füllmenge mit Rundstecker und Leitungsdose mit LED und einer Länger von 250mm
- WS35-S30/1200 oder WS35-S30+F49: Füllstandsschalter für minimale Füllmenge mit Vorwarnung und Rundstecker M12x1 mit LED und einer Länger von 1200mm
Anfrage und Bestellung für Füllstandsschalter
Für eine Anfrage nutzen Sie das rechts befindliche Formular oder die Anfrageseite für Ersatzteile DDR Hydraulik und Elektronik.

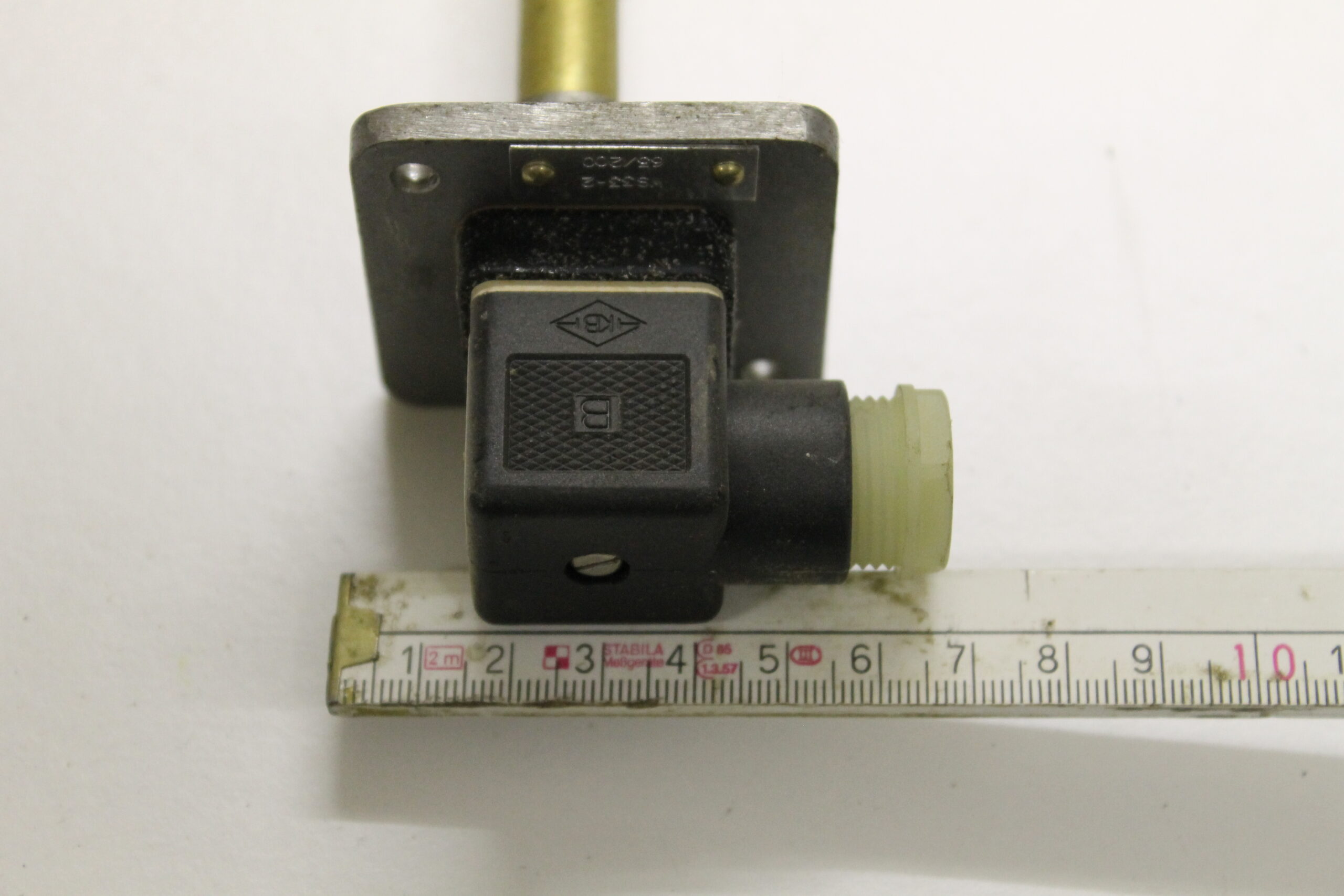

Weitere Bilder Füllstandsschalter W32-2 65/200
