TGL 26048 – Steckfassungen für RELOG Relais im hilfreichen Überblick

Andreas — Sun, 28 Jan 2024 09:27:53 +0000

Die Steckfassungen für RELOG Relais nach TGL 26048 dienen dazu, Relaiskomponenten des RELOG Baukastens nach TGL 26047 einfach und sicher zu montieren sowie bei Bedarf auszutauschen.

Ein Relais ist ein elektromechanisches Schaltelement, das in der Lage ist, elektrische Kontakte zu öffnen oder zu schließen, wenn ein Steuersignal angelegt wird. Die Steckfassungen ermöglichen es, Relais auf einer Platine oder in einem Schaltschrank zu befestigen, ohne dass Lötarbeiten erforderlich sind.

Natürlich können solche Lötarbeiten vorab erforderlich sein, um die Steckfassungen auf dieser Platine oder im Steuerschrank anzuschließen.

Der Vorteil der TGL 26048 Steckfassungen liegt darin, dass sie bis heute eine effiziente Wartung und den Austausch von RELOG Relais ermöglichen, ohne dass die Verdrahtung verändert werden muss.

Dies ist besonders nützlich in Situationen, in denen Relais regelmäßig überprüft, gewartet oder ausgetauscht werden müssen. Steckfassungen erleichtern die Handhabung und reduzieren die Stillstandszeiten bei Reparaturen oder Wartungsarbeiten.

Für die TGL 26048 war das Kombinat VEB Elektro-Apparate-Werke Berlin-Treptow „Friedrich Ebert“ verantwortlich.

TGL 26048 – Steckfassungen mit Lötverbindung oder Wickelverbindung

Die RELOG Steckfassungen gab / gibt es in zwei unterschiedlichen Ausführungen. Zum einen ist die – auch im Titelbild ersichtliche – Ausführung für eine Lötverbindung in der DDR hergestellt worden. Andererseits gibt es auch die Wickelverbindung, von der mir aber leider nur das folgende Schemabild aus dem TGL Blatt vorliegt.

Die Angabe der Maße erfolgt in der TGL in Millimetern (mm).

Bemaßung von Relais Steckfassungen für Lötverbindung oder Wickelverbindung

TGL 26048 – zweifache oder vierfache Steckfassungen für RELOG Relais

Da es verschiedene Blöcke bzw. Größen von RELOG Relais gibt, sind auch die Steckfassungen dieser Relais angepasst worden. So passen die 2-fach-Steckfassungen zum Beispiel für Relais 2RU01, 2RH01, 2RH30 oder 2RG01 – die 4-fach-Steckfassungen sind für zum Beispiel 4RH10 oder 4RH40 Relais vorgesehen gewesen

2fach oder 4fach Relais Steckfassungen

TGL 26048 – die korrekte Bezeichnung von Steckfassungen

Nach der Norm gibt es eine eindeutige Bezeichnung der Steckfassung. Diese enthält die Größe, die Ausführung der Anzahl der Kontakte sowie die Art der Verbindung. im TGL Blatt aus dem Februar 1982 sind zwei Beispiele aufgeführt.

Nämlich ist die korrekte Bezeichnung einer 2-fach-Steckfassung, die 14polig (14) ausgeführt ist und für eine Lötverbindung (L) vorgesehen ist:

Steckfassung 2-14 L – TGL 26048

Und die exakte Bezeichnung einer 2-fach Steckfassung, welche 22-polig (22) ausgeführt ist und für eine Wickelverbindung (W) gedacht ist:

Steckfassung 2-22 W – TGL 26048

TGL 26048 – die wichtigsten Eigenschaften im Überblick

Nennspannung: 220V Gleich- oder Wechselspannung
Nennstrom: 5A
Ausführung der Anschlüsse: Lötverbindung (L) oder Wickelverbindung (W)
Anzahl der Anschlüsse bei 2-fach Steckfassungen: 14-polig oder 22-polig
Anzahl der Anschlüsse bei 4-fach Steckfassungen: 28-polig
Querschnitt für Anschlussleiter: bis 0,75mm²
Schutzgrad: IP00 nach TGL RGW 778
Werkstoff des Isolierteils: Formstoff nach TGL 28870/01
Werkstoff der Anschlüsse: CuNiZn-Legierung nach TGL 35704/01
Ausführung des Isolierteils: pressblank
Ausführung der Anschlüsse bei (L): Lötbarkeit nach TGL 200-0053/02 (später ersetzt durch TGL 39906)
Ausführung der Anschlüsse bei (W): Wickelverbindung nach TGL 28566/01

TGL 26048 – das passende Lötkolbenset, für optimale Ergebnisse

Du benötigst noch ein Lötkolbenset, um die Steckfassungen anzuschließen? Dann zeige ich Dir ein paar Bestseller von Amazon.

[aawp box=“B09B3GRVTM“\]

30.2-024 – DDR Relais TGL 200-3796

Andreas — Thu, 20 Aug 2015 04:41:39 +0000

Das Relais 30.2-024 ist ein Typ der DDR Klappankerrelais nach TGL 200-3796. Der Typ 30.2 hat die Bauform C, speziell Bauform C1, was einen Steckanschluss für Fassung C oder Lötanschluss mit Befestigungsschraube M2 bedeutet. Das DDR Relais 30.2-024 besitzt einen Einfachkontakt mit 2 Umschalternund kann maximal 30 Watt schalten. Dieses Relais wurde im Volkseigenen Betrieb der DDR (VEB) Relaistechnik Großbreitenbach-Ilmenau gefertigt und gehört heute noch zu einer Sorte häufig eingesetzter DDR (RFT) Elektronik.

30.2-024 – Bilder zum Relais nach TGL 200-3796

Die folgenden Bilder zeigen die verschiedenen Ansichten des DDR Klappankerrelais.

Elektrische Kennzahlen der Wicklung 30.2-024

Nennspannung 24 Volt
Wicklungswiderstand 960±96 Ohm
Windungszahl: 8400

Verfügbarkeit DDR Relais

Zum Zeitpunkt der Erstellung des Beitrags zu DDR RFT Elektronik ist das Relais noch 10 mal verfügbar.

Das Relais kann bei ebay erworben werden.

30.4-40 – Klappankerrelais TGL 200-3796

Andreas — Fri, 14 Aug 2015 04:39:30 +0000

Das Relais 30.4-40 gehört zu den Klappankerrelais nach TGL 200-3796. Der Typ 30.4 hat die Bauform C1, was Steckanschluss für Fassung C oder Lötanschluss mit Befestigungsschraube M2 bedeutet. Weiterhin ist das Relais 30.4-40 mit einem Einfachkontakt mit 4 Umschaltern ausgestattet. Die maximale Schaltleistung des Relais nach TGL 200-3796 beträgt 30 Watt. Dieses Relais wurde im Volkseigenen Betrieb der DDR (VEB) Relaistechnik Großbreitenbach-Ilmenau gefertigt und gehört heute noch zu einer Sorte häufig eingesetzter DDR (RFT) Elektronik.

30.4-40 – Bilder zum Relais nach TGL 200-3796

Die folgenden Bilder zeigen die verschiedenen Ansichten des DDR Klappankerrelais.

Verfügbarkeit DDR Relais 30.4-40

Zum Zeitpunkt der Erstellung des Beitrags zu DDR RFT Elektronik ist das Relais noch 20 mal verfügbar.

Weitere Angaben zum Relais sind leider nicht vorhanden, da die Wicklungszahl 40 nicht bekannt ist. Im oben verlinkten Beitrag zu den Klappankerrelais nach TGL 200-3796 sind die elektrischen Kenngrößen der Wicklungszahlen 30.4-140 und 30.4-240 zu sehen.

Das Relais kann bei ebay erworben werden.

TSA 10 COD 3670M – Überstromrelais (Romania)

Andreas — Wed, 12 Aug 2015 05:26:59 +0000

Die thermischen Überstromrelais TSA 10 COD 3670M sind noch in Originalverpackung erhältlich. Die Angaben auf dem Relais 10A-660V~ NTR2275E-80 VDE 0660 sind leider die einzigen Angaben, die zu den Relais mit verschiedenen Stromstärkeeinstellungen vorhanden sind. Verfügbar sind aktuell folgende Sorten:

0,37-0,55 Ampere
0,9-1,3 Ampere
1,2-1,8 Ampere
2,2-3,3 Ampere
3,0-4,5 Ampere
4,0-6,0 Ampere
5,3-8,0 Ampere

TSA 10 COD 3670M – Bildergalerie

TGL 29381 – thermische DDR Überstromrelais für Luftschütze

Andreas — Tue, 20 Jan 2015 05:56:14 +0000

In der TGL 29381 sind dreipolige thermische Überstromrelais für den gerätegebundenen Einsatzzweck an Luftschützen der DDR TGL 28973 beschrieben. Thermische Überstromrelais sind messende Relais, die den Überstrom als Wirkungsgröße haben und stromabhängig und zeitabhängig Schaltglieder betätigen. Die thermischen Überstromrelais der TGL 29381 gibt es in vier verschiedenen Nenngrößen, die dem Einsatzzweck angepasst sind.

TGL 29381 – Nenngrößen und Abmessungen der Relais

Die folgenden Darstellungen zeigen die Größen der jeweiligen Nenngröße der thermischen DDR Überstromrelais. Alle Abbildungen sind der TGL 29381 entnommen.

Nenngröße IR 1 – TGL 29381

Dargestellt ist ein thermisches Überstromrelais der Nenngröße IR 1 mit Wechsler.

Nenngröße IR 2 und IR 3 – TGL 29381

Dargestellt ist ein thermisches Überstromrelais der Nenngröße IR 3 mit Wechsler.

Nenngröße IR 4 – TGL 29381

Dargestellt ist Nenngröße IR4 mit Wechsler.

Leistungsangaben der thermischen Überstromrelais TGL 29381

Kontaktsystem der thermischen Überstromrelais

Wie bei vielen anderen DDR Relais ist auch bei diesen Relais die Bezeichnung von einigen Eigenschaften des Kontaktsystems und des Triebsystems abhängig. Die nachfolgende Tabelle zeigt die Kennzahlen für das Kontaktsystem.

	Nenngröße	Kenn-zahl	Schaltsystem	Wieder-einschalt-sperre	Nennspannung [V]		Nenn-strom [A]	Verwendungsklasse AC-11		DC-11
					AC	DC		Nennschaltstrom [A] bei Nennschaltspannung
					AC	DC		220V 50Hz	380V 50Hz	220V DC
– K- S-	IR 1 IR 2 IR 3 IR 4	1	1 Wechsler als Öffner	wahl-weise	380	220	4	2	1,7	0,24
– K- S-		1	1 Wechsler als Schließer	wahl-weise			2,5	0,8	0,7	0,24
–		2	1 Öffner	–			2,5	0,5		0,1

Die Kennzahl 2 – Relais als Öffner – ist nur in Verbindung mit einem Selbsthaltekontakt des zugehörigen Luftschützes zu verwenden. Nach Auslösung muss das selbsttätige Schließen des Öffners des Relais stromlos erfolgen.

Triebsystem der thermischen Überstromrelais

Nenn-größe	Nennspannung [V]		Nenn-strom [A]	Einstellbereich [A]	max. vorzuschaltende Sicherung [A]		Trägheitsgrad nach TGL 21646/01
Nenn-größe	AC	DC	Nenn-strom [A]	Einstellbereich [A]	flink	träge	Trägheitsgrad nach TGL 21646/01
IR 1	660	440	25	0,25-0,43 0,4-0,68 0,64-1,1 1-1,7 1,6-2,7 2,5-4,2 4-6,6 6,4-10,5 10,5-16,5 16-25	2 2 4 6	T1,6 T2 T410 16 20 35 35 50	T II
IR 2			40	25-40		80
IR 3			63	6,4-10 10-16 16-25 25-40 40-63		20 35 50 80 100
IR 4			80	6,4-10 10-16 16-25 25-40 40-63 55-80		20 35 50 80 100 125

Einsatzbedingungen der thermischen Überstromrelais

Die Bezeichnung der Relais nach TGL 29381 wird durch die Angabe der Einsatzbedingungen komplettiert.

	Nenngröße	Einsatzbedingungen	Einsatzklasse nach TGL 9200/03	Ausführungsklasse nach TGL 9200/01
–	IR 1 IR 2 IR 3 IR 4	normale Einsatzbedingungen	-10/+50/+20/90//1102	–
K		erhöhte Einsatzbedingungen	-10/+50/+30/95//1112	–
S		Schiffsausführung DSRK	–	M II

Somit ergeben sich folgende Varianten der thermischen Überstromrelais nach TGL 29381:

für normale Einsatzbedingungen: IR 1, IR 2, IR 3, IR 4
für erhöhte Einsatzbedingungen: K-IR 1, K-IR 2, K-IR 3, K-IR 4
Schiffsausführung: S-IR 1, S-IR 2, S-IR 3, S-IR 4

Bezeichnungsschemata der thermischen DDR Überstromrelais

Die Bezeichnung setzt sich aus den folgenden Angaben zusammen. Sie können diese DDR Elektronik Komponenten anfragen:

Bezeichnung – thermisches Überstromrelais
Angabe zu den Einsatzbedingungen – ohne, K oder S
Nenngröße IR 1 – IR 4
Slash
Bindestrich
Angabe des Einstellbereichs des Relais (siehe Triebsystem)
Angabe der Kennzahl des Kontaktsystems – 1 für Wechsler – 2 für Öffner
Angabe der TGL 29381

Beispiele für die Bezeichnung:

Relais der Nenngröße 2 für erhöhte Einsatzbedingungen mit einem Wechsler und Einstellbereich 25-40A:
Thermisches Überstromrelais K-IR 2/1-25/40 TGL 29381
Relais der Nenngröße 4 Schiffsausführung mit einem Wechsler und Einstellbereich 6,4-10A:
Thermisches Überstromrelais S-IR 4/1-6,4/10 TGL 29381
Relais der Nenngröße 1 normale Einsatzbedingungen mit einem Öffner und Einstellbereich 0,25-0,43A:
Thermisches Überstromrelais IR 1/2-0,25/0,43 TGL 29381

Hinweis: Ab und zu erfolgte die Angabe für Wechsler auch mit einem W statt der /1 Angabe.

Anwendungsbeispiele der thermischen Überstromrelais

Thermisches Überstromrelais nach TGL 29381		für Luftschütze nach TGL 28973
Nenngröße	Aufstellungsart	für Luftschütze nach TGL 28973
IR 1, K-IR 1, S-IR 1	separat mit Relaisträger T 25	K0 Luftschütz
IR 1	anbaufähig an Luftschütze oder separat mit Relaisträger T25	ID01, ID1, ID2 bis 25A
K-IR 1		K-ID01, K-ID1, K-ID2 bis 25A
S-IR 1		S-ID01, S-ID1, S-ID2 bis 25A
IR 2	anbaufähig an Luftschütze	ID 2
K-IR 2		K-ID2
S-IR 2		S-ID2
IR 3	anbaufähig an Luftschütze	ID3
K-IR 3		K-ID3
S-IR 3		S-ID3
IR 4	anbaufähig an Luftschütze oder separat mit Relaisträger T80	ID4
K-IR 4		K-ID4
S-IR 4		S-ID4

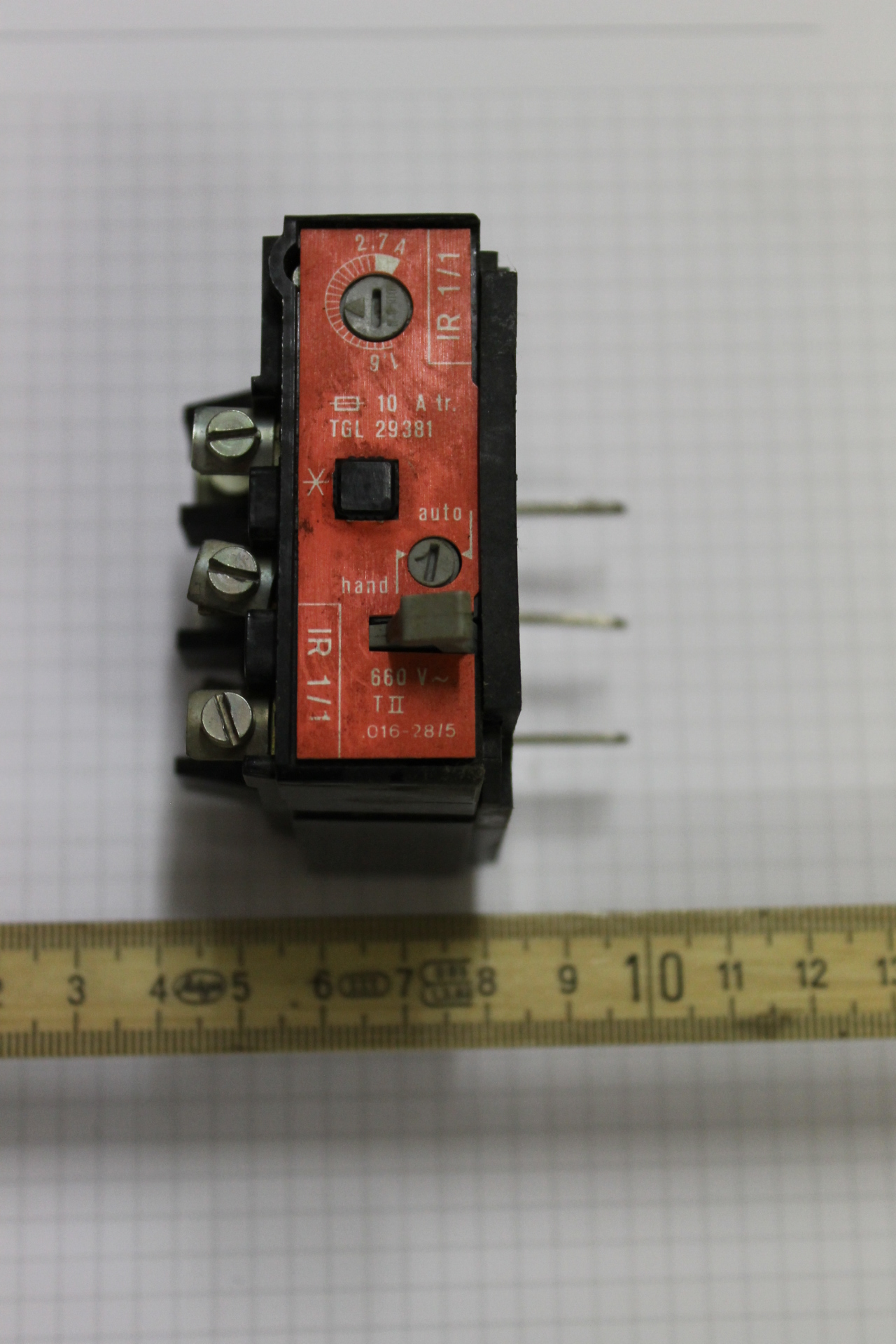

Bilder von thermischen Überstromrelais der TGL 29381

Elektronisches Zeitrelais ZB3 (ZB-3)

Andreas — Mon, 12 Jan 2015 06:12:57 +0000

Elektronische Zeitrelais ZB3 sind im VEB Wetron Weida der DDR produziert worden. Die elektronischen Zeitrelais sind für eine Nennspannung von 220V 50 Hz – also Wechselstrom vorgesehen. Das maximale Schaltvermögen der ZB3 beträgt 1,25A/0,06A bei einer Spannung von 220V~ sowie cos φ von 0,4. Der Schutzgrad der Relais ist IP40, der Anschlussklemmen IP00. Die Einsatzklasse der elektronischen Zeitrelais ist in der DDR mit der Klimaklasse -10/+50/+20/90//1102 angegeben worden.

Varianten des elektronischen Zeitrelais ZB3

Aktuell sind noch 3 Varianten des Zeitrelais verfügbar. Die Einstellbereiche der Relais unterteilen sich dabei wie folgt:

0,6-12s
1-30s
4-120s

Der Einsatzbereich ist immer auf der Vorderseite zu erkennen. Die Kontakte der elektronischen Zeitrelais ZB3 befinden sich auf der gegenüberliegenden Seite. Die Einsatzbedingungen, welche anfangs in diesem Beitrag genannt worden sind, sind auf einer Seite des Relais zu erkennen. Auf diesem Aufdruck kann man ebenfalls die Anschlussbelegung der Kontakte erkennen. Die Funktion der Relais ist wie bei den RELOG Zeitrelais 2TZ11.

Elektronische Zeitrelais – Bilder des ZB3 vom VEB WETRON Weida

In der Galerie kann man sehr gut erkennen, dass alle Kontakte auf der Rückseite des elektronischen Zeitrelais ZB3 nummeriert sind. Auf der Vorderseite sind die drei Einstellbereiche zu erkennen, welche noch angeboten werden können. Durch die lange Lagerdauer haben die Relais Lager- und Handlingsspuren. Nutzen Sie die Anfrageseite für DDR Ersatzteile, um ein individuelles Angebot zu bekommen.

TGL 6625 – gepolte elektromagnetische Relais der DDR

Andreas — Sat, 22 Nov 2014 06:54:27 +0000

Die TGL 6625 ist das Datenblatt (Datasheet) für elektromagnetisch gepolte Relais. Diese Relais sind in zwei Typen A und C im VEB Kombinat Robotron hergestellt worden. Dabei ist der Typ A ein DDR Relais nur mit einem 16poligen Steckanschluss und der Typ C mit einem 11poligen Anschluss für Steck- oder Lötverbindungen produziert worden. Die nebenstehende Abbildung zeigt ein Relais nach TGL 6625 des Typs C mit Lötanschluss (C6/33 Ag) – zu erkennen an dem Lö, welches auf dem Relais aufgedruckt ist.

TGL 6625 – Relais Typ A und Typ C – Hauptmaße und Anschlussbezeichnungen

Die folgenden Abbildungen (Quelle TGL 6625) zeigen die Hauptmaße und die Anschlussbezeichnungen der Relais.

Hauptmaße gepoltes elektromagnetisches DDR Relais Typ A

Das Relais des Typs A ist nach 1989 nicht mehr hergestellt worden. Der Vollständigkeit halber und da es immer noch in Gebrauch ist, ist diese Abbildung hier mit dargestellt.

Hauptmaße gepoltes elektromagnetisches DDR Relais Typ C

Das Relais des Typs C gab es für Löt- oder Steckanschluss.

TGL 6625 Allgemeine Kennwerte des Relais Typ C

Die Ausführung als Typ C des gepolten elektromagnetischen Relais nach TGL 6625 gibt es wiederum in zwei Varianten. Diese sind die C6 sowie die C9 Variante. Diese unterscheiden sich bei den allgemeinen Kennwerten nur in der Schwingungsfestigkeit beim Betrieb. Daher sind nachfolgend alle allgemeinen Kennwerte aus dem Datenblatt der Relais gemeinsam aufgelistet.

Anschluss Lötanschluss Länge (s. Abbildung oben) 3mm+0,3mm
Anschluss Steckanschluss Länge (s. Abbildung oben) 5mm+0,3mm
Kontaktdurchgangswiderstand bei Kontaktwerkstoffen AuAg17Ni und AuNi ≤ 60 mΩ
Kontaktdurchgangswiderstand bei Kontaktwerkstoffen E-Ag99,9 ≤ 100 mΩ
Isolationswiderstand bei 20°C und 75-80% Luftfeuchtigkeit ≥ 10⁹ Ω
Schutzgrad IP68
Klimaprüfklasse nach TGL 9200/02 60/100/21
Schwingungsfestigkeit Typ C6 im Betrieb 200 ms^-2
Schwingungsfestigkeit Typ C9 im Betrieb 20 ms^-2
Schwingungsfestigkeit für beide beim Transport 200 ms^-2
Werkstoff der Kappe Metall
Masse pro Stück ca. 18 Gramm

TGL 6625 Kennwerte des Triebsystems des Relais Typ C

Relais Typ	Einstellung	Spulen-kennzahl	Nennwert		Ansprechwert	Rückgangswert	Thermische Belastbarkeit
Relais Typ	Einstellung	Spulen-kennzahl	statisch	dynamisch (25Hz)	statisch	statisch	-20°C	40°C	100°C
C6/21 C6/22 C6/33 C6/44 C6/55	statisch	21 22 33 44 55	60	–	40 ± 16	–	1,0	–	0,2
C9/21 C9/22 C9/33 C9/44 C9/55	statisch	21 22 33 44 55	75	–	50 ± 20	15 ± 9	1,0	–	0,2

TGL 6625 – DDR Relais Typ C – Daten der Wicklung

Die Daten der Wicklungen sind für die Typen C6 und C9 wieder identisch und in der nachfolgenden Tabelle dargestellt.

Relais Typ	Nummer Wicklung	Anzahl Windungen	Wicklungs-widerstand [Ω]	Füllung %	Anschlüsse am Sockel		Prüfspannung effektiv [V]
Relais Typ	Nummer Wicklung	Anzahl Windungen	Wicklungs-widerstand [Ω]	Füllung %	Anfang	Ende	Prüfspannung effektiv [V]
C6/11 C9/11	I	4000	400 ± 80	100	2	3	500
C6/11 C9/11	II	4000	400 ± 80	100	9	8	500
C6/22 C9/22	I	5400	700 ± 140	100	2	3	500
C6/22 C9/22	II	5400	700 ± 140	100	9	8	500
C6/33 C9/33	I	8000	1600 ± 320	100	2	3	500
C6/33 C9/33	II	8000	1600 ± 320	100	9	8	500
C6/44 C9/44	I	13000	5000 ± 1000	100	2	3	500
C6/44 C9/44	II	13000	5000 ± 1000	100	9	8	500
C6/55 C9/55	I	3000	200 ± 40	100	2	3	500
C6/55 C9/55	II	3000	200 ± 40	100	9	8	500

TGL 6625 – DDR Relais Typ C – Kennwerte des Schaltsystems

Die folgenden Kennwerte des Schaltsystems sind für alle Typ C – bzw. bei Angabe des spziellen Typs auch für die Kontaktwerkstoffe der DDR Relais der TGL 6625 gleich:

Anzahl Schaltglieder je Wechsler 2
Nennspannung 110V
Dauerstrom 2A
Anzahl Schaltglieder Ruhestellung je Wechsler Typ C6: 2
Anzahl Schaltglieder Ruhestellung je Wechsler Typ C9: 1
Schaltstücklebensdauer Schaltspiele mindestens 5*10⁶
Schalthäufigkeit Schaltspiele je Sekunde Typ C6 mindestens 50
Schalthäufigkeit Schaltspiele je Sekunde Typ C9 mindestens 25

Folgende Unterschiede gibt es, welche auch abhängig vom Kontaktwerkstoff sind.

Relaistyp	Kontaktwerkstoff	Schaltspannung	Schaltvermögen [A]	Schaltleistung [W]
C6	AuAG17Ni AuNi5	10mV .. 100V 10µV .. 100V	0,4	6
C6	E-Ag99,9	6V .. 100V	1	8
C9	AuAG17Ni AuNi5	10mV .. 100V 10µV .. 100V	0,4	6
C9	E-Ag99,9	6V .. 100V	1	8

Die folgende Abbildung zeigt noch die Schaltstellung des Relais Typ C nach TGL 6625 bei Wirkungsgröße mit Pluspotential am Wicklungsanfang und bei Relais mit einseitiger Ruhestellung. Dabei ist Wechsler 1 links und Wechsler 2 rechts dargestellt. (Quelle Datenblatt TGL 6625)

Bezeichnungsbeispiele für DDR Relais nach TGL 6625

Bezeichnung eines Relais Typ C6 mit einer Spulenkennzahl 33, Kontaktwerkstoff AuNi5 mit Steckanschluss: Gepoltes Relais C6/33 TGL 6625 AuNi5
Bezeichnung eines Relais Typ C9 mit einer Spulenkennzahl 22, Kontaktwerkstoff AuAg17Ni mit Lötanschluss: Gepoltes Relais C9/22 TGL 6625 AuAg17Ni-Lö

GBR 12 – Neutrale elektromagnetische DDR Relais

Andreas — Sat, 15 Nov 2014 07:27:27 +0000

GBR 12 Relais sind neutrale elektromagnetische DDR Relais der Elektrotechnik. Die Grundausführung der Relais, was die Typen GBR 12.1 und GBR 12.2 umfasst, sind in der TGL 42737 beschrieben. Über den hier dargestellten Typ GBR 12.3 habe ich leider keine Dokumentation gefunden. Daher beschränkt sich dieser Artikel auf die beiden ersteren Ausführungen und die Funktionsweise bzw. Kennzahlen dieser Relais.

Bezeichnung von GBR 12 Relais

Die Bezeichnung der GBR 12 Relais ähnelt sich mit der Bezeichnung von DDR GBR 10 Relais sowie DDR GBR 20 Relais. Sie umfasst die Kennzahl des Typen sowie die Kennzahl der Kontaktausführung, die Kennzahl des Schaltstückwerkstoffes und abschließend die Kennzahl der Wicklung der Relais. Um abschließend die Bezeichnung mit Beispielen zu hinterlegen sollen die verschiedenen Möglichkeiten der Kennzahlen zuerst in einer Tabelle dargestellt werden. Die Darstellung der wichtigen Kennzahlen erfolgt dabei in Fettschrift.

Kennzahl der Kontaktausführung von GBR 12 Relais

Benennung

Relais GBR 12.1

Relais GBR 12.2

Anschlussart

Lötanschluss für Leiterplatte

Gehäuse

Isolierstoff

Schaltzeichen der Relais (Quelle: TGL 42737)

Relaisausführung

liegend

stehend

Kennzahl des Typs

Kontaktsystemausführung
Kennzahl der Kontaktsystemausführung
Anschlussbelegung

1 Umschalter	1 Schließer	1 Öffner
1	3	5
3-4-5	4-5	3-4

Kennzahl des Schaltstückwerkstoffs

Bei diesen GBR Relais gibt es zwei verschiedene Schaltstückwerkstoffe. Die Eigenschaften sind nachfolgend tabellarisch dargestellt.

Kenngröße	Kennwert
Schaltstückwerkstoff	AgCdO	AgNi
Kennzahl des Schaltstückwerkstoffes	1	2
Kontaktart	Einfachkontakt
Kontaktklasse	II und III
Kontaktdurchgangswiderstand R_K bei U_Mess=24V Wechselspannung und I_Mess = 0,1A im Auslieferzustand	max 0,1 Ohm
unter Einsatzbedingungen	max 10 Ohm
Dauerstrom	max 10A

Kennzahl der Wicklung der neutralen elektromagnetischen Relais

Abschließend noch die Darstellung verschiedener Kennzahlen der Wicklung sowie derer elektrischer Eigenschaften.

Kennzahl der Wicklung	Nennspannung	Betriebsspannungs-bereich bei 70°C [V]		Ansprechspannung bei 20°C [V]	Wicklungswiderstand bei 20°C R_W [Ohm]
Kennzahl der Wicklung	U_n [V]	U_{b min}	U_{b max}	U_an	Nennwert	zul. Abweichung ±
002	2	1,5	2,2	1,1	6,4	0,6
003	3	2,1	3,3	1,5	14,0	1,4
004	4	2,6	4,4	1,9	25,0	2,5
005	5	3,4	5,5	2,5	39,0	4,0
006	6	4,2	6,7	3,1	59,0	6,0
009	9	6,2	9,9	4,5	125,0	13,0
012	12	8,1	13,5	6,0	235,0	24,0
015	15	10,1	16,9	7,5	370,0	37,0
018	18	14,	21,3	10,6	625,0	94,0
024	24	17,8	26,6	12,7	970,0	145,0
036	36	26,2	40,6	19,5	2260,0	340,0
048	48	33,7	52,8	25,0	3830,0	575,0
060	60	48,2	67,5	36,0	6260,0	940,0
102	2	1,6	2,8	1,2	10,0	1,0
104	4	2,7	4,5	2,1	27,0	2,7
105	5	3,8	6,1	2,9	48,0	4,8
106	6	4,7	7,7	3,6	78,0	7,8
109	9	7,2	12,1	5,6	190,0	19,0
112	12	9,2	15,2	7,1	300,0	30,0
116	16	12,3	18,7	9,4	480,0	72,0
118	18	13,7	20,5	10,4	580,0	87,0
121	21	15,6	23,4	11,9	750,0	112,0
124	24	19,9	29,6	15,1	1200,0	180,0
136	36	24,3	36,2	18,5	1800,0	270,0
140	40	30,9	46,0	23,5	2900,0	435,0
148	48	38,4	57,3	29,2	4500,0	675,0
160	60	48,8	72,5	37,1	7200,0	1080,0

Beispiele für Bezeichnungen von GBR 12 Relais

Aus den vorab dargestellten Kennzahlen kann die Bezeichnung eines DDR Relais des Typs GBR 12 vollständig beschrieben werden:

Bezeichnung eines neutralen elektromagnetischen DDR Relais der Elektrotechnik für liegende Montage (Kennzahl 1), Kontaktsystemausführung 1 Umschalter (Kennzahl 1), Schaltstückwerkstoff AgCd0 (Kennzahl 1) und einer Nennspannung von 24V:
GBR 12.1 – 11.024 nach TGL 42737
Bezeichnung eines neutralen elektromagnetischen DDR Relais der Elektrotechnik für stehende Montage (Kennzahl 2), Kontaktsystemausführung 1 Schließer (Kennzahl 3), Schaltstückwerkstoff AgNi (Kennzahl 2) und einer Nennspannung von 12V:
GBR 12.2 – 32.012 nach TGL 42737
Bezeichnung eines neutralen elektromagnetischen DDR Relais der Elektrotechnik für liegende Montage (Kennzahl 1), Kontaktsystemausführung 1 Öffner (Kennzahl 5), Schaltstückwerkstoff AgCd0 (Kennzahl 1) und einer Nennspannung von 60V:
GBR 12.1 – 51.060 nach TGL 42737

Bilder eines GBR 12.3 – 33.024 Relais nach TGL 42737

Wie am Anfang des Artikels erwähnt, habe ich leider keine Dokumentation zu der Ausführung 12.3. Folgende Fotos zeigen diesen Typ des DDR Relais der Elektrotechnik.

GBR 10.1 und GBR 10.2 – DDR Relais TGL 37212

Andreas — Tue, 11 Nov 2014 19:13:00 +0000

Die GBR 10 Relais gibt es im Gegensatz zu den GBR 20.1 Relais in zwei Relaisausführungen. Der Unterschied besteht darin, dass die GBR 10.1 Relais für die liegende bzw. parallele Montage vorgesehen sind und die GBR 10.2 Relais für die stehende Montage.

Die Gemeinsamkeit besteht darin, dass die GBR RGI Relais hand- und maschinenlötbar auf nicht durchkontaktierten, durchkontaktierten sowie Mehrlagenleiterplatten sind. Beim Löten der GBR Relais ist darauf zu achten, dass diese nicht fluss- und waschmitteldicht sind.

Die GBR 10 Relais gibt es jeweils als Ausführung mit einem Schließer, Öffner oder Umschalter.

Bezeichnungssystem der GBR 10 Relais

Das Bezeichnungssystem ist analog der Bezeichnung von GBR 20.1 Relais. Nur das bei diesen GBR Relais die Relaisausführung variiert. Um das Bezeichnungssystem darzustellen sind vorab die verschiedenen Kennzahlen tabellarisch und in Fettschrift dargestellt.

Kennzahl der GBR 10 Relaisausführung sowie der Kontaksystemausführung

Benennung	Relais GBR 10.1			Relais GBR 10.2
Gehäuse	Isolierstoff
Schaltzeichen des Relais(Quelle: TGL 37212)
Relaisausführung	liegend bzw. parallel			stehend
Kennzahl der Relaisausführung	1			2
Kontaktsystemausführung	1 Umschalter	1 Schließer	1 Öffner	1 Umschalter	1 Schließer	1 Öffner
Kennzahl der Kontaktsystemausführung	1	3	5	1	3	5
Anschlussstellenbelegung	3-4-5	4-5	3-4	3-4-5	4-5	3-4

Kennzahl der Wicklung

Kennzahl der Wicklung	Betriebsspannungsbereich bei 55°C		Ansprech-spannung bei 20°C U_an [V]	Wicklungs-widerstand bei 20°C R_W [Ω]	Windungszahl N
Kennzahl der Wicklung	U_b min [V]	U_b max [V]	Ansprech-spannung bei 20°C U_an [V]	Wicklungs-widerstand bei 20°C R_W [Ω]	Windungszahl N
05	4,5	7,3	3,5	48±4,8	1300
06	5,4	9,3	4,3	78±7,8	1700
12	10,8	18,3	8,6	300±30	3300
18	16,0	24,8	12,4	580±87	4600
24	23,2	35,6	18,0	1200±180	6500
40	36,8	55,4	28,4	2900±435	10000
48	45,0	69	34,9	4500±675	12600
60	56,7	87,3	44,0	7200±1080	16000

Kennzahl des Schaltstückwerkstoffs

Kenngröße	Einheit	Kennwert
Schaltstückwerkstoff	–	AgCd0	AgCu	AgCu gal Au10
Kennzahl des Schaltstückwerkstoffs	–	1	2	3
Kontaktart	–	Einfachkontakt
Kontaktdurchgangswiderstand R_K im Auslieferzustand max	Ω	0,1	0,1	0,05
Kontaktdurchgangswiderstand R_K im unter Bedingungen der Einsatzklasse max	Ω	10	10	5
Schaltleistung P_sch bei Gleichspannung t=0ms max.	W	240	200	3
Schaltleistung P_sch bei Wechselspannung cos φ = 1 max.	VA	2200	1000	3
Schaltspannung U_sch Gleichspannung min.	V	12	6	0,01
Schaltspannung U_sch Wechselspannung effektiv max.	V	250	250	24
Schaltstrom I_sch min.	A	0,1	0,01	0,01
Ausschaltstrom max.	A	10	8	0,1
Einschaltstrom max.	A	16	10	0,1
Dauerstrom I_d	A	8	8	0,1
Schalthäufigkeit S bei max. P_sch	s^-1	1	1	10
Schalthäufigkeit S bei minimalen Lastbedingungen	s^-1	10	10	10

Bezeichnungsbeispiele für GBR 10 Relais

Aus diesen Angaben kann ein neutrales elektromagnetisches Relais der TGL 37212 bezeichnet werden. Die Bezeichnung beinhaltet folgende Bestandteile:

Baureihe des Relais: GBR 10
Kennzahl der Relaisausführung: s.o. 1 – liegend; 2 – stehend
Kennzahl der Kontaktsystemausführung
Kennzahl des Schaltstückwerkstoffs
Kennzahl der Wicklung

Reiht man diese Bestandteile aneinander, so erhält man z.B. folgende Möglichkeiten der Bezeichnung:

GBR 10.1 – 11.12 TGL 37212: Ein Relais dieser Baureihe für liegende Montage (1) – 1 Umschalter (1) AgCd0 (1) . mit der Kennzahl der Wicklung 12 (s.o. Tabelle)
GBR 10.2 – 31.18 TGL 37212: Ein Relais dieser Baureihe für stehende Montage (1) – 1 Schließer (3) AgCd0 (1) . mit der Kennzahl der Wicklung 18

GBR 20.1 – Elektromagnetische DDR Relais TGL 36076

Andreas — Sun, 09 Nov 2014 06:11:25 +0000

Die DDR GBR 20.1 Relais sind neutrale elektromagnetische Relais der Informationstechnik. Die GBR Relais sind maschinen- und handlötbar auf nicht durchkontaktierten, durchkontaktierten und Mehrlagenleiterplatten. Die Relais gibt es nur in der liegenden Grundausführung, was der Kennzahl 1 der Relaisausführung entspricht. Daher auch die Bezeichnung GBR 20.1. Die Kontaktsystemausführung beinhaltet zwei Umschalter im Relais.

Bezeichnung der GBR 20.1 Relais

Im Gegensatz zu den DDR GBR 10 Relais gibt es die Variante nach TGL 36076 nur in der Grundausführung. Daher ist der Anfang der Bezeichnung für alle GBR 20 Relais GBR 20.1. Danach folgen noch die Kennzahl des Schaltstückwerkstoffes sowie die Kennzahl der Wicklung. Die verschiedenen Varianten werden aus den nachfolgenden Tabellen ersichtlich.

Kennzahl des Schaltstückwerkstoffes GBR 20.1 Relais

Kenngröße	Einheit	Kennwert
Schaltstückwerkstoff	–	AgCd0	AgCu gal Au 10
Kennzahl des Schaltstückwerkstoffs	–	1	3
Kontaktart	–	Einfachkontakt
Kontaktdurchgangswiderstand R_K nach TGL 24961/02 im Auslieferzustand max.	Ω	0,1	0,05
unter Bedingungen der Einsatzklasse max.	Ω	10	5
Schaltleistung P_SCH bei Gleichspannung r = 0ms max	W	240	3
bei Wechselspannung cos φ = 0 max.	VA	2000	3
Schaltspannung U_SCH bei Gleichspannung min	V	12	0,01
Schaltspannung U_SCH bei Wechselspannung eff. max	V	250	24
Schaltstrom I_SCH min	A	0,1	0,01
Schaltstrom I_SCH max		10	0,1
Dauerstrom I_d		8	0,1
Schalthäufigkeit S bei max. P_SCH max	s^-1	1	10
Schalthäufigkeit S bei minimalen Lastbedingungen max	s^-1	10	10

Kennzahl der Wicklung

Kennzahl der Wicklung	Nenngleich-spannung U_n [V]	min. Betriebs-spannung U_b min [V]	max. Betriebs-spannung U_b max [V]	max. zulässige Betriebs-spannung U_b max zul [V]	Wicklungs-widerstand [Ω]	Windungs-zahl n	Ansprech-spannung U_an max [V]	Rückgangs-spannung U_r min [V]
05	5	3,75	5,5	8,3	28±2,8	1400	3,3	0,27
09	9	7,2	9,9	16,3	106±10,6	2650	6,3	0,52
12	12	9,05	13,2	20,3	160±16	3300	8,0	0,65
18	18	13,5	19,8	27,8	305±30,5	4400	11,7	0,96
24	24	17,5	26,4	34,7	475±47,5	5700	13,7	1,13
36	36	28,0	39,6	54,5	1250±188	8800	24,5	1,81
40	40	31,5	44,0	61,0	1550±233	9800	27,3	2,02
48	48	36,0	52,8	68,0	1950±293	11000	30,5	2,26
60	60	46,0	66,0	85,0	3058±458	13500	38,9	2,88

Bezeichnungsbeispiele für DDR GBR 20.1 Relais

Mit den dargestellten Daten kann ein solches DDR Relais jetzt ganz genau bezeichnet werden. Die Bezeichnung beinhaltet folgende Bestandteile:

die Baureihe – in diesem Fall GBR 20
die Kennzahl der Relaisausführung – hier nur 1 möglich
Kennzahl des Schaltstückwerkstoffes – siehe Tabelle oben: 1 oder 3 ist möglich
Kennzahl der Wicklung, also die eingesetzte Spannung: siehe zweite Tabelle

Somit können z.B. folgende Bezeichnungen entstehen:

GBR 20.1 1.09: Kontaktstückwerkstoff AgCd0 für eine Spannung von 9V
GBR 20.1 1.24: Kontaktstückwerkstoff AgCd0 für eine Spannung von 24V
GBR 20.1 3.60: Kontaktstückwerkstoff AgCu gal Au 10 für eine Spannung von 60V

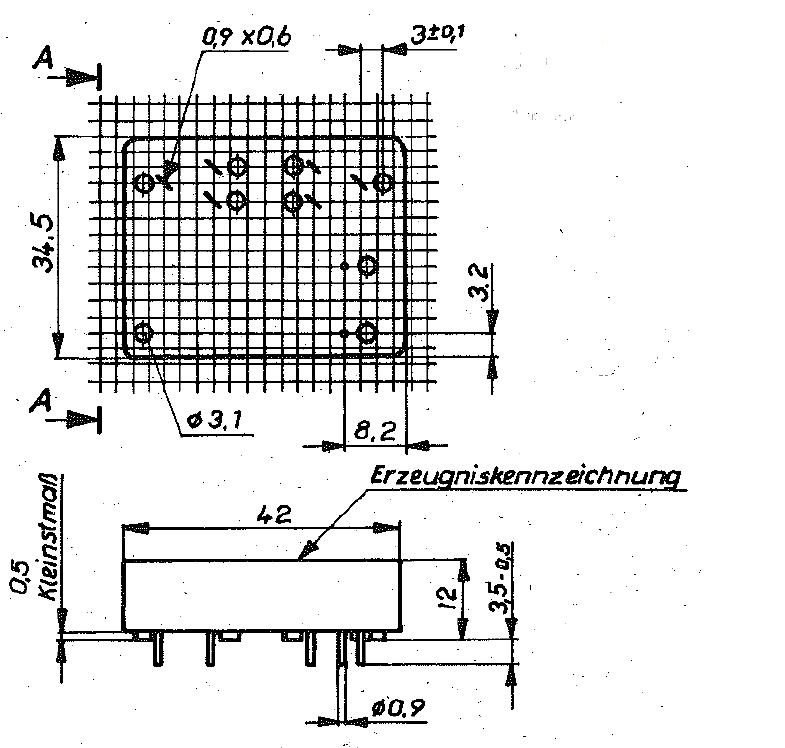

Maße des GBR 20.1 Relais

Alle Ausführungen des DDR Relais haben identische Maße. Diese sind in der folgenden Abbildung dargestellt. (Quelle TGL 36076)
