In der TGL 29381 sind dreipolige thermische Überstromrelais für den gerätegebundenen Einsatzzweck an Luftschützen der DDR TGL 28973 beschrieben. Thermische Überstromrelais sind messende Relais, die den Überstrom als Wirkungsgröße haben und stromabhängig und zeitabhängig Schaltglieder betätigen. Die thermischen Überstromrelais der TGL 29381 gibt es in vier verschiedenen Nenngrößen, die dem Einsatzzweck angepasst sind.
TGL 29381 – Nenngrößen und Abmessungen der Relais
Die folgenden Darstellungen zeigen die Größen der jeweiligen Nenngröße der thermischen DDR Überstromrelais. Alle Abbildungen sind der TGL 29381 entnommen.
Nenngröße IR 1 – TGL 29381
Dargestellt ist ein thermisches Überstromrelais der Nenngröße IR 1 mit Wechsler.

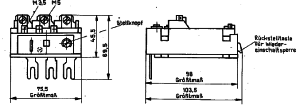

Nenngröße IR 2 und IR 3 – TGL 29381
Dargestellt ist ein thermisches Überstromrelais der Nenngröße IR 3 mit Wechsler.
Nenngröße IR 4 – TGL 29381
Dargestellt ist Nenngröße IR4 mit Wechsler.
Leistungsangaben der thermischen Überstromrelais TGL 29381
Kontaktsystem der thermischen Überstromrelais
Wie bei vielen anderen DDR Relais ist auch bei diesen Relais die Bezeichnung von einigen Eigenschaften des Kontaktsystems und des Triebsystems abhängig. Die nachfolgende Tabelle zeigt die Kennzahlen für das Kontaktsystem.
| Nenngröße | Kenn-zahl | Schaltsystem | Wieder-einschalt-sperre | Nennspannung [V] | Nenn-strom [A] | Verwendungsklasse AC-11 |
DC-11 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| AC | DC | Nennschaltstrom [A] bei Nennschaltspannung | ||||||||
| 220V 50Hz |
380V 50Hz |
220V DC | ||||||||
| – K- S- |
IR 1 IR 2 IR 3 IR 4 |
1 | 1 Wechsler als Öffner | wahl-weise | 380 | 220 | 4 | 2 | 1,7 | 0,24 |
| 1 Wechsler als Schließer | 2,5 | 0,8 | 0,7 | |||||||
| – | 2 | 1 Öffner | – | 0,5 | 0,1 | |||||
Die Kennzahl 2 – Relais als Öffner – ist nur in Verbindung mit einem Selbsthaltekontakt des zugehörigen Luftschützes zu verwenden. Nach Auslösung muss das selbsttätige Schließen des Öffners des Relais stromlos erfolgen.
Triebsystem der thermischen Überstromrelais
| Nenn-größe | Nennspannung [V] | Nenn-strom [A] | Einstellbereich [A] | max. vorzuschaltende Sicherung [A] | Trägheitsgrad nach TGL 21646/01 | ||
|---|---|---|---|---|---|---|---|
| AC | DC | flink | träge | ||||
| IR 1 | 660 | 440 | 25 | 0,25-0,43 0,4-0,68 0,64-1,1 1-1,7 1,6-2,7 2,5-4,2 4-6,6 6,4-10,5 10,5-16,5 16-25 |
2 2 4 6 |
T1,6 T2 T410 16 20 35 35 50 |
T II |
| IR 2 | 40 | 25-40 | 80 | ||||
| IR 3 | 63 | 6,4-10 10-16 16-25 25-40 40-63 |
20 35 50 80 100 |
||||
| IR 4 | 80 | 6,4-10 10-16 16-25 25-40 40-63 55-80 |
20 35 50 80 100 125 |
||||
Einsatzbedingungen der thermischen Überstromrelais
Die Bezeichnung der Relais nach TGL 29381 wird durch die Angabe der Einsatzbedingungen komplettiert.
| Nenngröße | Einsatzbedingungen | Einsatzklasse nach TGL 9200/03 | Ausführungsklasse nach TGL 9200/01 | |
|---|---|---|---|---|
| – | IR 1 IR 2 IR 3 IR 4 |
normale Einsatzbedingungen | -10/+50/+20/90//1102 | – |
| K | erhöhte Einsatzbedingungen | -10/+50/+30/95//1112 | – | |
| S | Schiffsausführung DSRK | – | M II |
Somit ergeben sich folgende Varianten der thermischen Überstromrelais nach TGL 29381:
- für normale Einsatzbedingungen: IR 1, IR 2, IR 3, IR 4
- für erhöhte Einsatzbedingungen: K-IR 1, K-IR 2, K-IR 3, K-IR 4
- Schiffsausführung: S-IR 1, S-IR 2, S-IR 3, S-IR 4
Bezeichnungsschemata der thermischen DDR Überstromrelais
Die Bezeichnung setzt sich aus den folgenden Angaben zusammen. Sie können diese DDR Elektronik Komponenten anfragen:
- Bezeichnung – thermisches Überstromrelais
- Angabe zu den Einsatzbedingungen – ohne, K oder S
- Nenngröße IR 1 – IR 4
- Slash
- Bindestrich
- Angabe des Einstellbereichs des Relais (siehe Triebsystem)
- Angabe der Kennzahl des Kontaktsystems – 1 für Wechsler – 2 für Öffner
- Angabe der TGL 29381
Beispiele für die Bezeichnung:
- Relais der Nenngröße 2 für erhöhte Einsatzbedingungen mit einem Wechsler und Einstellbereich 25-40A:
Thermisches Überstromrelais K-IR 2/1-25/40 TGL 29381 - Relais der Nenngröße 4 Schiffsausführung mit einem Wechsler und Einstellbereich 6,4-10A:
Thermisches Überstromrelais S-IR 4/1-6,4/10 TGL 29381 - Relais der Nenngröße 1 normale Einsatzbedingungen mit einem Öffner und Einstellbereich 0,25-0,43A:
- Thermisches Überstromrelais IR 1/2-0,25/0,43 TGL 29381
Hinweis: Ab und zu erfolgte die Angabe für Wechsler auch mit einem W statt der /1 Angabe.
Anwendungsbeispiele der thermischen Überstromrelais
| Thermisches Überstromrelais nach TGL 29381 | für Luftschütze nach TGL 28973 | |
|---|---|---|
| Nenngröße | Aufstellungsart | |
| IR 1, K-IR 1, S-IR 1 | separat mit Relaisträger T 25 | K0 Luftschütz |
| IR 1 | anbaufähig an Luftschütze oder separat mit Relaisträger T25 | ID01, ID1, ID2 bis 25A |
| K-IR 1 | K-ID01, K-ID1, K-ID2 bis 25A | |
| S-IR 1 | S-ID01, S-ID1, S-ID2 bis 25A | |
| IR 2 | anbaufähig an Luftschütze | ID 2 |
| K-IR 2 | K-ID2 | |
| S-IR 2 | S-ID2 | |
| IR 3 | anbaufähig an Luftschütze | ID3 |
| K-IR 3 | K-ID3 | |
| S-IR 3 | S-ID3 | |
| IR 4 | anbaufähig an Luftschütze oder separat mit Relaisträger T80 | ID4 |
| K-IR 4 | K-ID4 | |
| S-IR 4 | S-ID4 | |
Bilder von thermischen Überstromrelais der TGL 29381
