DDR Druckschalter D2,5 und DV2,5 TGL 11737

von

Druckschalter DV2,5Die Druckschalter D 2,5 und DV 2,5 waren ein Produkt des VEB Elektroschaltgeräte Meerane und entsprechen der TGL 11737. Die DDR Druckschalter sind kontaktgebende Niederspannungsgeräte. Die beiden Typen der Druckschalter haben folgenden Unterschied:

  • Druckschalter Typ D2,5 nach TGL 11737: ohne Entlüftungsventil
  • Druckschalter Typ DV2,5 nach TGL 11737: mit Entlüftungsventil – dieses bewirkt, dass der Motor nicht gegen einen anstehenden Druck anlaufen muss

Inhaltsverzeichnis - Content Verbergen
1. Einsatzgebiet der DDR Druckschalter DV2,5 und D2,5
2. Bezeichnung der DDR Druckschalter D 2,5 und DV 2,5
3. Größe und Anschlussmaße der DDR Druckschalter

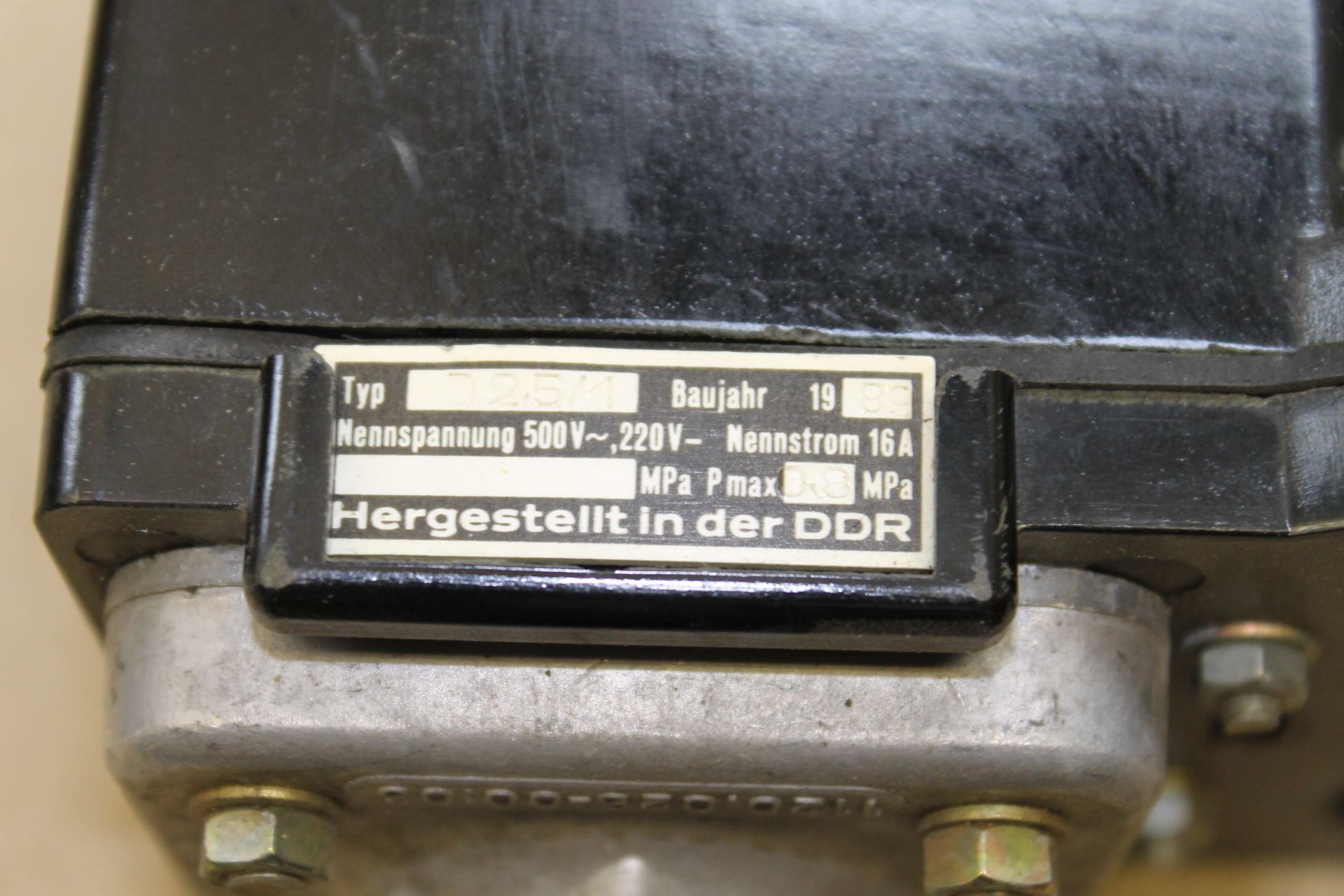

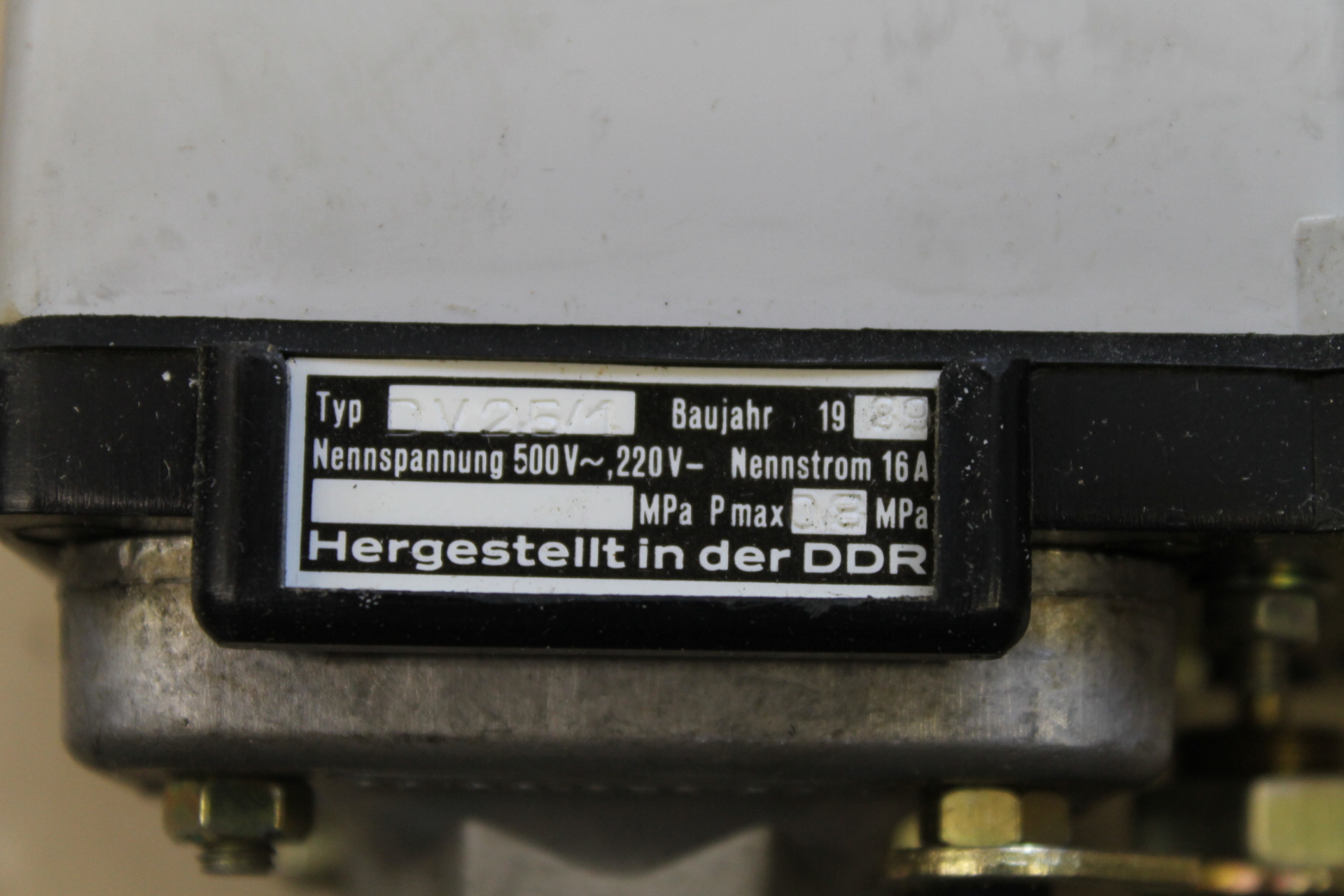

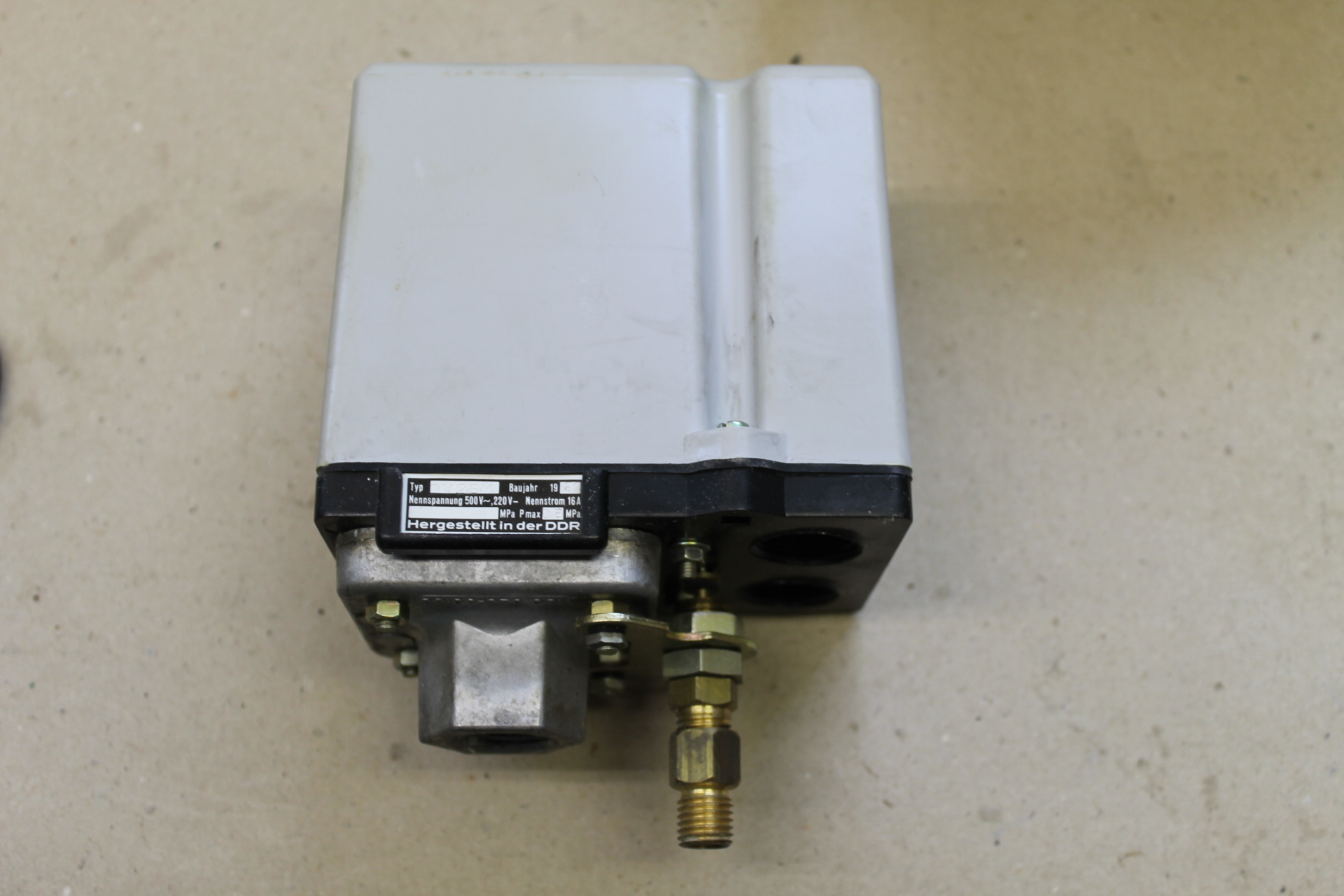

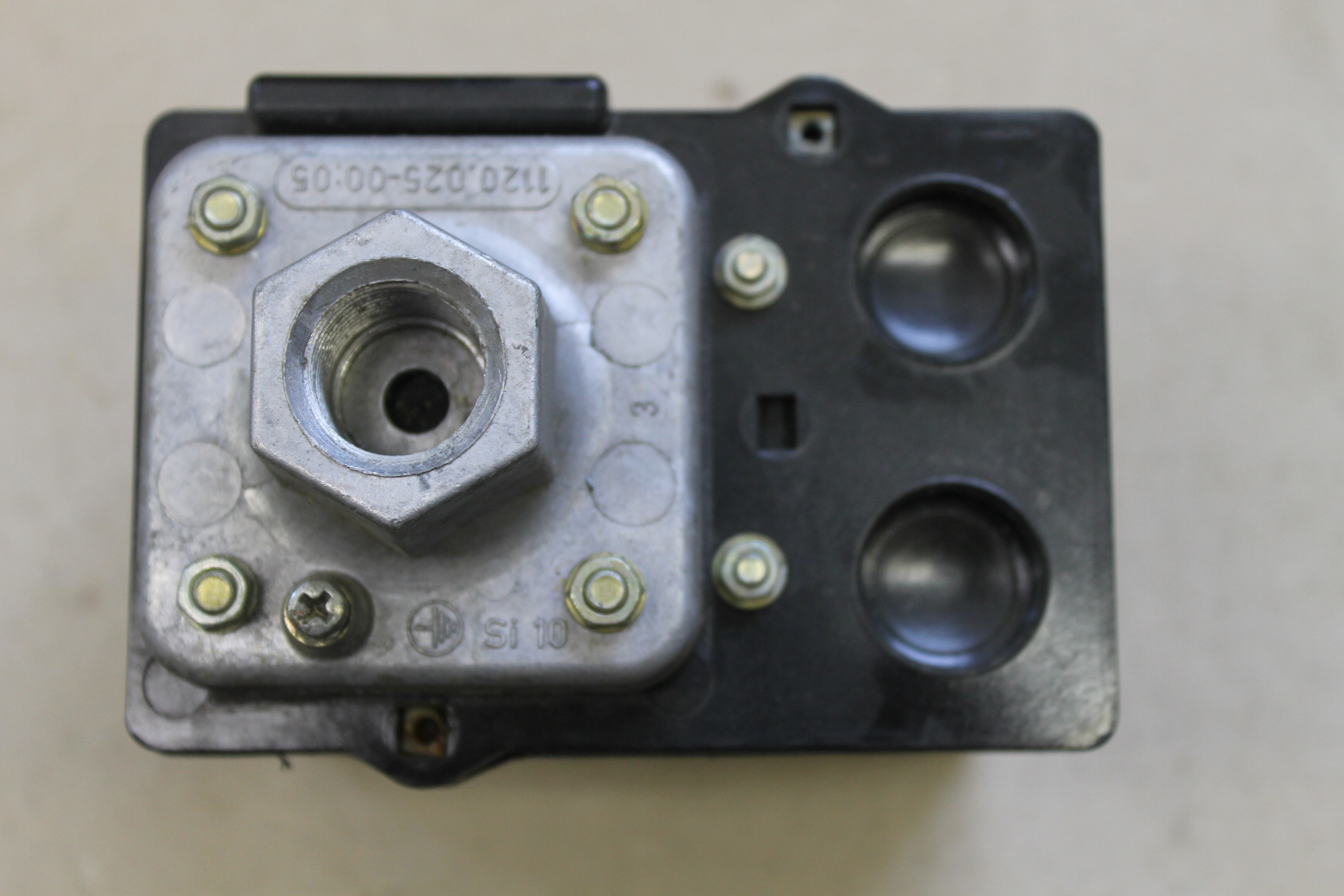

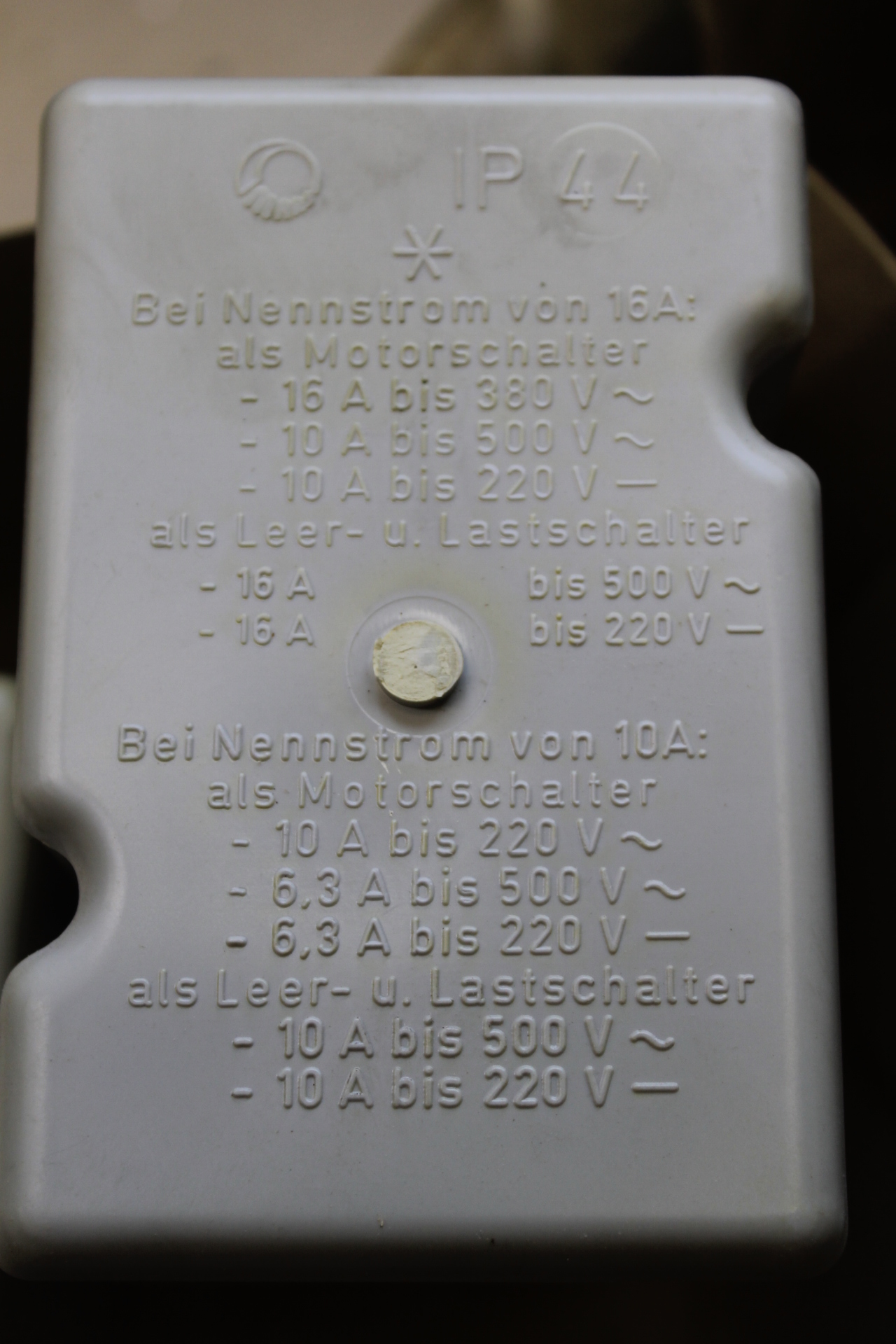

4. Bilder von DDR Druckschaltern

Einsatzgebiet der DDR Druckschalter DV2,5 und D2,5

Die Druckschalter sind in Abhängigkeit vom jeweiligen Medium für den Einsatz bei Temperaturen von -20°C bis +50°C für Luft, Wasser, Glycerin, Glykol, Benzin und Öl geeignet. Die folgenden elektrischen und mechanischen Kennwerte gelten für beide Ausführungen der Schalter.

Kenngröße Kennwert
Nennspannung Gleichspannung: 220V
Wechselspannung: 500V
Nennstrom 16A
Nennfrequenz 50Hz
Schaltvermögen als Motorschalter:
  • AC-3 bis 380V: 16A
  • AC-3 bis 500V: 10A
  • DC-2 bis 220V: 10A

als Leer- und Lastschalter:

  • AC-1 bis 500V: 16A
  • DC-21 bis 220V: 16A
 Anschlussquerschnitt 1 bis 4 mm²
Schutzgrad IP44 (bei senkrechter Gehäuselage – sonst IP40)
Lebensdauer mechanische Schaltspiele 5*105
Schalthäufigkeit n/h 300

Bezeichnung der DDR Druckschalter D 2,5 und DV 2,5

Die vollständigen Bezeichnungen dieser Druckschalter aus DDR Produktion hängen von den Grenzen der Einstellwerte sowie dem Ausschaltdruck und Einschaltdruck ab. Die folgende Tabelle zeigt die verschiedenen Varianten der Schalter.

Baugröße Grenzen der Einstellwerte Ausschaltdruck
[MPa]		 Einschaltdruck
[MPa]
D 2,5/1
DV 2,5/1		 untere 0,18 0,05
obere 0,80 0,38 bis 0,63
D 2,5/2
DV 2,5/2		 untere 0,32 0,10
obere 1,60 0,80 bis 1,28
D 2,5/3
DV 2,5/3		 untere 0,55 0,20
obere 2,50 1,25 bis 2,05

Somit ergibt sich aus den Druckstufen der Schalter z.B. die vollständige Bezeichnung: Druckschalter DV 2,5/3 TGL 11737

Größe und Anschlussmaße der DDR Druckschalter

Quelle: TGL 11737

Größe der DDR Druckschalter

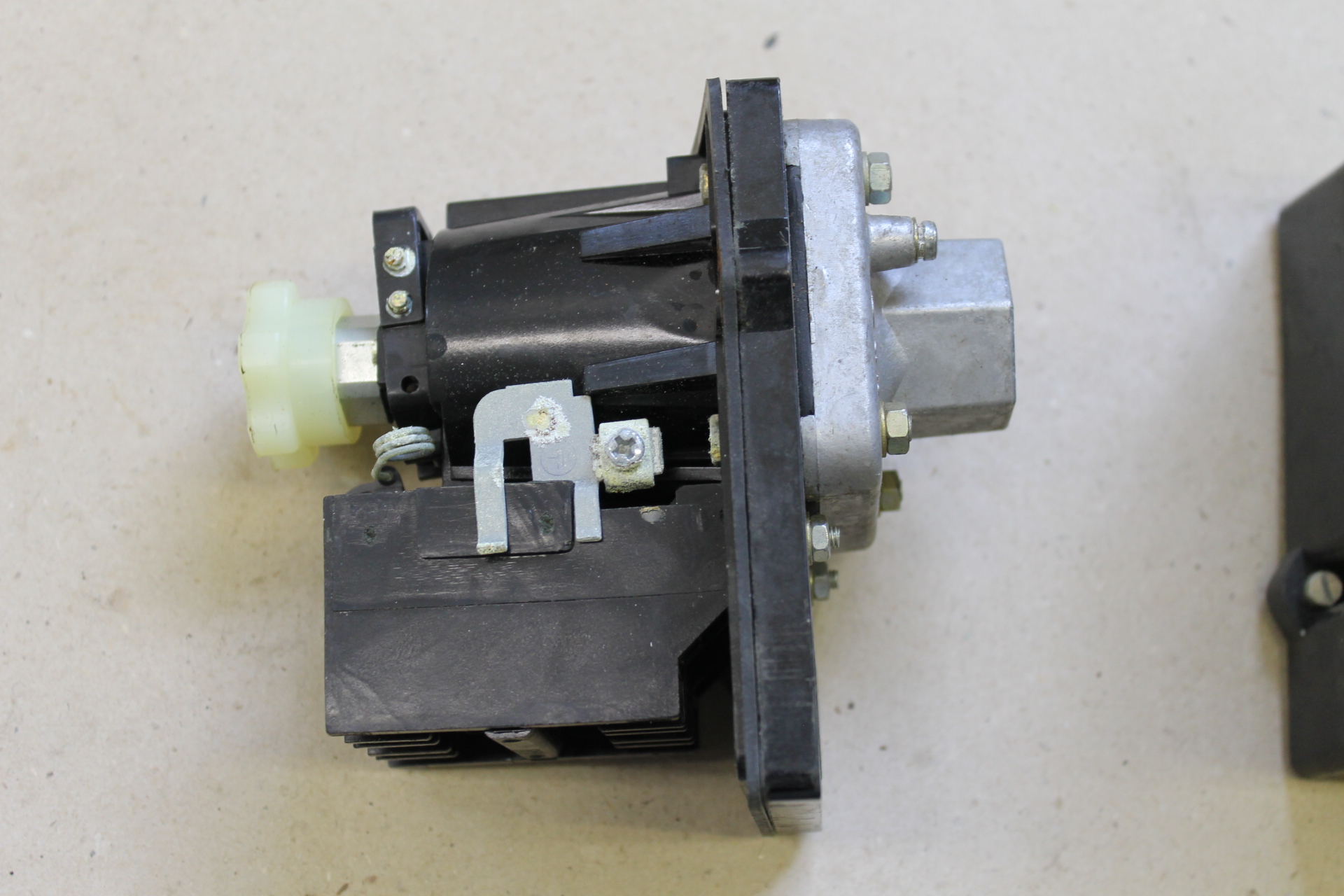

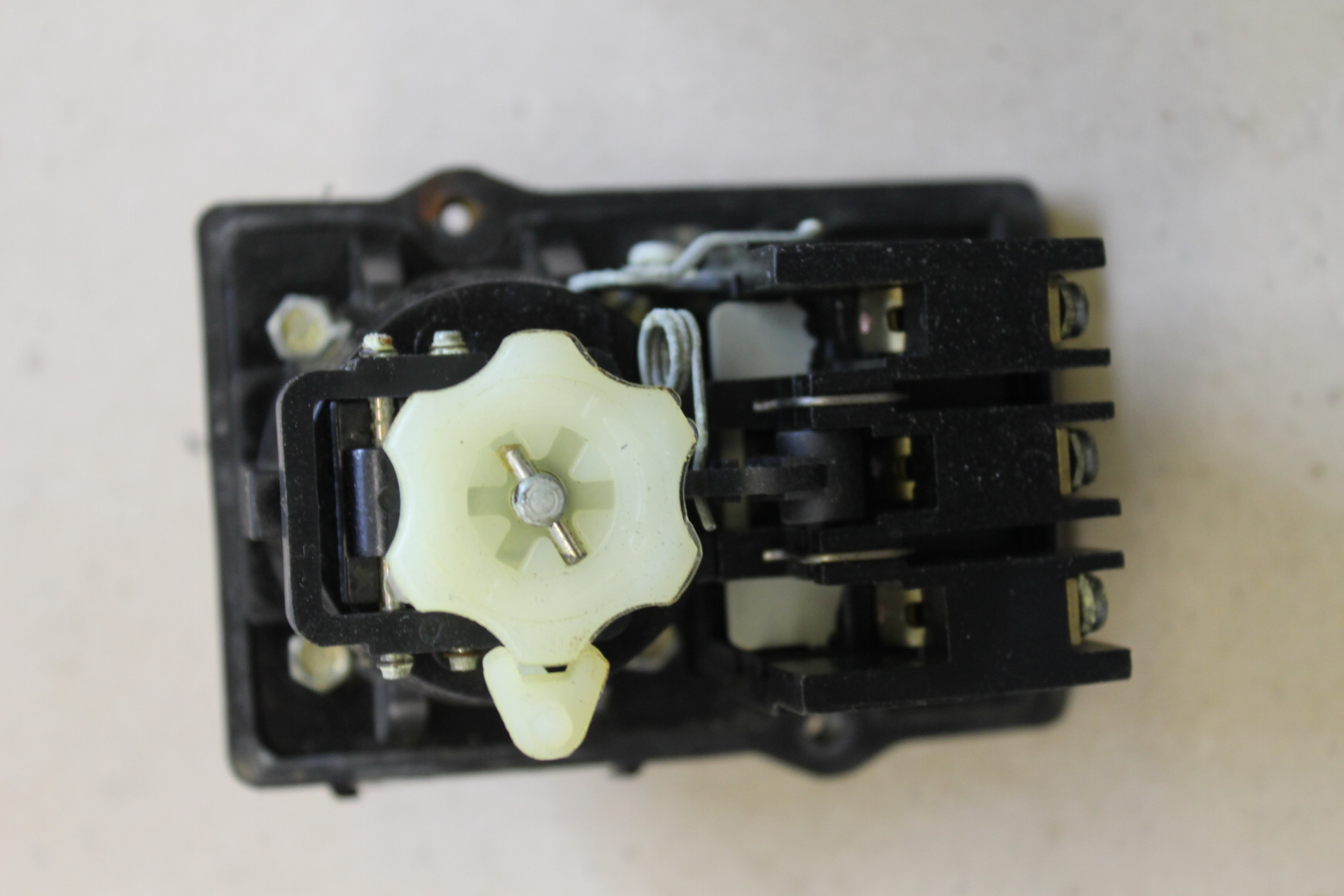

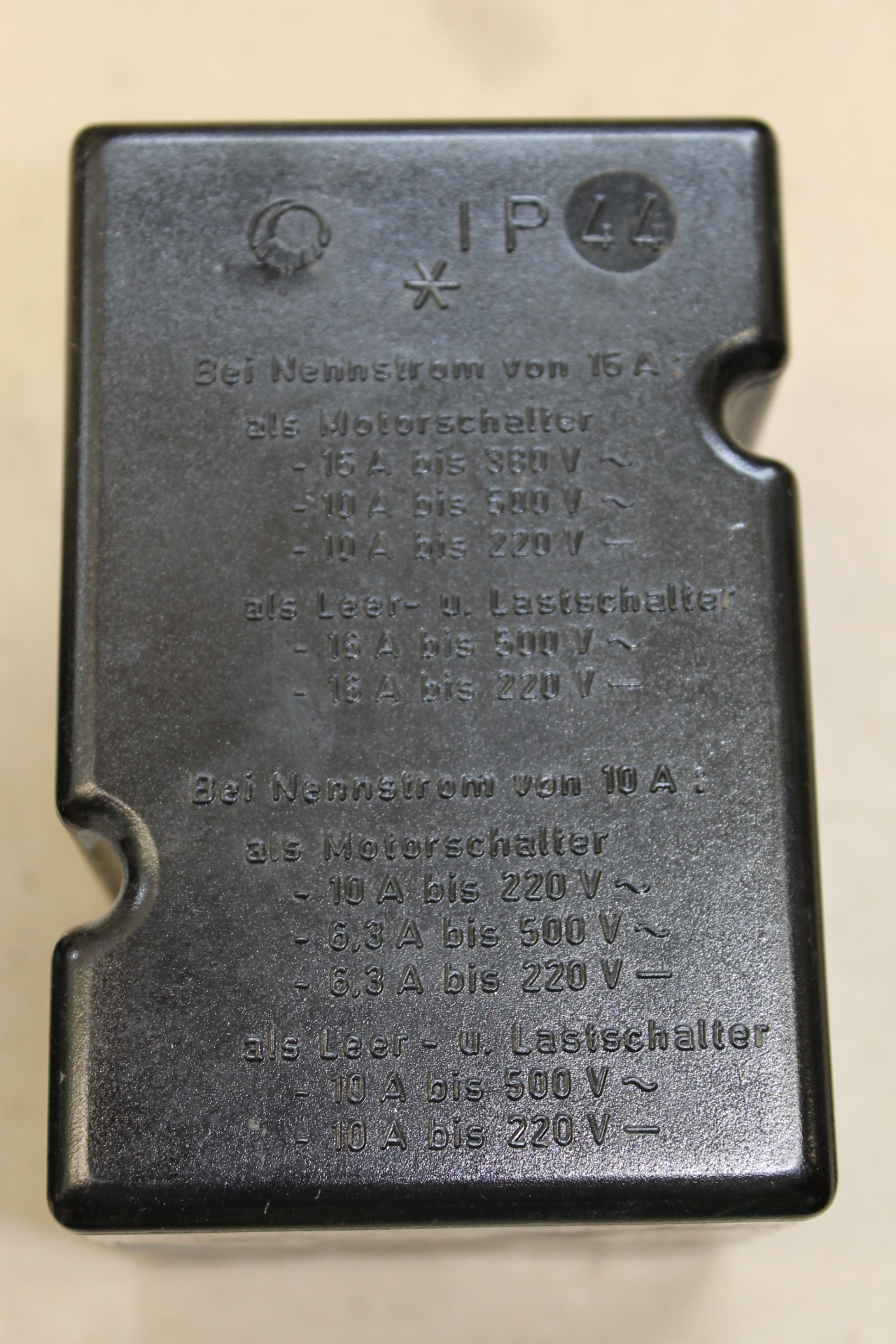

Bilder von DDR Druckschaltern

Derzeit sind noch Druckschalter DV 2,5/1 sowie D 2,5/1 als Ersatzteile erhältlich.
