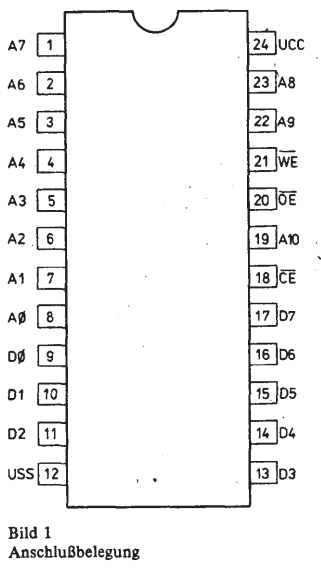

Der U6516 Schaltkreis ist ein 16kbit statischer Schreib-Lese-Speicher (TGL 43078) mit einer Speicherkapazität von 2048 x 8 = 16384 bit. Die Zugrifsszeiten des U6516 liegen bei 150ns und 250ns. Der Schaltkreis arbeitet mit der CMOS-Technologie und besitzt Adressenlatch, Tri-state Ausgänge sowie TTL kompatible Anschlüsse. Der U6516 bzw. seine verschiedenen Typen sind in einem 24poligen DIL-Gehäuse für Schaltkreise untergebracht.
Typenspektrum des U6516 Schaltkreises
Die folgenden Typen sind alle dem Schaltkreis U6516 zuzuordnen:
- U6516 DG15 – Grundtyp
- UL6516 DC15 – Selektionstyp
- UL6516 DG15 – Selektionstyp (siehe Abbildung – Zusatzspeichers ZS02 für den F2000)
- U6516 DG25 – Anfalltyp
Betriebsartensteuerung des U6516
Betriebsart | CE | WE | OE | Datenanschlüsse D0…D7 |
ruhend | H | X | X | Ausgänge hochohmig |
internes Lesen | L | H | H | Ausgänge hochohmig |
lesen | L | H | L | Ausgänge aktiv |
schreiben | L | L | H | Anschlüsse arbeiten als Eingänge |
CE – Chip-Enable = Schaltkreisfreigabe
WE – Schreib-Lese-Steuerung
OE – Output-Enable = Freigabe der Ausgänge des DDR Schaltkreises
Grenzwerte für alle Typen des U6516
Die folgenden Grenzwerte gelten für alle Typen des DDR Schaltkreises und sind beim Einsatz zu beachten.
Benennung | Kurzzeichen | min. | max. | Einheit | Typen |
Betriebsspannung | UCC | -0,3 | 7 | V | alle |
Eingangsspannung | UI | -0,3 | UCC + 0,3 | V | alle |
Verlustleistung | PTOT | 1 | W | alle | |
Betriebstemperatur | ρa | -25 | +85 | °C | U6516DG15 UL6516DG15 U6516DG25 |
0 | +70 | °C | UL6516DC15 | ||
Lagerungstemperatur | ρstg | -55 | +155 | °C | alle |
Betriebsbedingungen für alle Typen des DDR Schaltkreises
Benennung | Kurzzeichen | min. | max. | Einheit |
Betriebsspannungen | UCC | 4,75 | 5,25 | V |
L-Eingangsspannung | UIL | -0,3 | 0,8 | V |
H-Eingangsspannung | UIH | 2 | UCC + 0,3 | V |
Adressvorhaltezeit | tAVCL | 10 | ns |
Statische Kennwerte der vier Typen
Benennung | Kurzzeichen | U6516 DG15/DG25 | UL6516 DG15/DC15 | Einheit | Bedingungen | ||
min. | max. | min. | max. | ||||
Betriebsstromaufnahme | ICC | 20 | 20 | mA | f = 1 MHz UCC = 5V 25°C |
||
Ruhestromaufnahme | ICCSB | 50 | 5 | µA | |||
Schlafstromaufnahme | ICCS | 20 | 3 | µA | UCC = 2V UI = 0V |
||
L-Ausgangsspannung | UOL | 0,4 | 0,4 | V | IO = 3,2mA | ||
H-Ausgangsspannung | UOH | 2,4 | 2,4 | V | IO = -1mA | ||
Eingangsleckstrom | ILI | -1 | +1 | -1 | +1 | µA | UCC = 5,25V |
Eingangskapazität | CI | 8 | 8 | pF |
