Elko-Kondensatoren bzw. kurz Frolyt Elkos nach TGL 38928 sind Aluminium-Elektrolyt-Kondensatoren mit einseitigen Anschlussdrähten. Dabei haben die beiden Anschlussdrähte der Frolyt Elkos bei der Form A verschiedene Längen. Der kürzere Draht ist die Katode – also der Minuspol. Der längere Anschlussdraht des Elko-Kondensator ist die Anode bzw. der Pluspol. Die Aluminiumelektrolytkondensatoren der TGL 38928 sind in drei Bauformen hergestellt worden.
Elko-Kondensator TGL 38928 – Bauformen
Diese drei Bauformen A, B und C unterscheiden sich bei den radialen Anschlussdrähten in Form und Länge. Während die Form A die längsten Anschlussdrähte besitzt, hat Form B kürzere, die Form C der Elko-Kondensatoren kürzere und gebogene Anschlussdrähte. Die folgenden Abbildungen (Quelle: TGL 38928) zeigen die drei verschiedenen Bauformen. Die darunter befindliche Tabelle listet die Größe der Elko-Kondensatoren abhängig von deren Nenngröße auf.
 |
 |
Elektrolytkondensatoren nach TGL 38928 – Größe der Bauformen
Darstellung der geometrischen Maße der DDR Elektronik Komponenten mit jeweiligen Bauform anhand der Nenngröße. Welche Kennwerte welche Nenngrößen haben, wird in diesem Artikel später aufgelistet. Alle Angaben in Millimeter (mm).
| Größe | d1 ± 0,5 | h ± 1,0 | d2 – 0,1 | e Form | l Form | Masse [g] ca. | |||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | B | C | |||||
| 1 | 5 | 11,0 | 0,6 | 2,5±0,5 | – | 5+0,5 | – | 6,5+1,0 | 0,54 |
| 2 | 6 | 2,5±0,2 | 0,70 | ||||||
| 3 | 8 | 12,5 | 3,5±0,2 | 1,15 | |||||
| 4 | 10 | 5,0±0,2 | 5,0±0,2 | – | 4,0+1,0 | – | 1,65 | ||
| 5 | 21,0 | – | – | 2,60 | |||||
| 5.5 | 13 | 0,8 | 4,50 | ||||||
| 6 | 26,0 | 5,60 | |||||||
| 7 | 16 | 7,5±0,2 | 8,70 | ||||||
| 8 | 36,0 | 10,40 | |||||||
DDR – Frolyt Elkos TGL 38928 Übersicht mit Kapazitäten und Spannungen
Die folgende Übersicht zeigt die Größe der Elko-Kondensatoren nach TGL 38928 anhand der Kapazität sowie der Nenngleichspannung. Außerdem ist die zulässige Toleranz der Nennkapazität angegeben.
| Nennkapazität | Größe | |||||||
|---|---|---|---|---|---|---|---|---|
| CN [µF – Mikrofarrad] | zul. Abw. [%] | Nenngleichspannung | ||||||
| 6,3 V | 10 V | 16 V | 25 V | 40 V | 63 V | 80 V | ||
| 0,47 | +50 -20 |
– | – | – | – | – | – | 1 |
| 1,0 | 1 | |||||||
| 2,2 | 1 | |||||||
| 4,7 | 1 | 2 | ||||||
| 10 | 1 | 2 | 3 | |||||
| 22 | +30 -20 |
1 | 2 | 3 | 4 | |||
| 47 | 1 | 2 | 2 | 3 | 4 | 5 | ||
| 100 | 2 | 3 | 3 | 4 | 5 | 5 | ||
| 220 | 3 | 4 | 5 | 5 | 5.5 | 7 | ||
| 470 | 4 | 4 | 5 | 5.5 | 6 | 7 | 7 | |
| 1000 | 5 | 5 | 5.5 | 7 | 7 | 8 | – | |
| 2200 | 5.5 | 6 | 7 | 8 | – | – | ||
| 4700 | – | 8 | 8 | – | ||||
| 6800 | 8 | – | ||||||
Beispiele der Größe der DDR Frolyt Elkos:
- Elko-Kondensator mit 0,47 µF und 80V Nenngleichspannung – Größe 1 mit zulässiger Toleranz +50/-20%
- Elko-Kondensator mit 47 µF und 40V – Größe 3 mit +30/-20% zulässiger Toleranz
- Elko-Kondensator mit 4700 µF und 10V Nenngleichspannung – Größe 8 mit +30/-20% zulässiger Toleranz
Eigenschaften und elektrische Eigenschaften der DDR Frolyt Elkos TGL 38928
- Ausführung: rauhe Anode, gepolt, metallisches Gehäuse mit Isolierfolie umhüllt
- Löteigenschaften: Grenzwert für die während maximal 20s zulässigen maximale Oberflächentemperatur des metallischen Gehäuses: 130°C, benetzbare Fläche – gesamte Drahtlänge, eine direkte Berührung mit Lot mit der Isolierumhülling ist nicht zulässig
- zulässige Flussmittel Löttinktur: C, SK, FMB, 25, SW31
Hauptkenngrößen der Frolyt Elkos – K-Wert und a-Wert
| Kenngröße | Bereich | K-Wert | a-Wert |
|---|---|---|---|
| Kapazität | CN ≤ 10µF | C > 1,65 * CN | C > CN * 1,5 |
| CN > 10µF | C > 1,43 * CN | C > CN * 1,3 | |
| CN ≥ 0,47µF | C < 0,72 * CN | C < CN * 0,8 | |
| Verlustfaktor | CN ≥ 0,47µF | tanδ > 1,2 * tanδzul | tanδ > tanδzul |
| Scheinwiderstand | Z > 1,5 * Zzul | Z > Zzul | |
| Prüfreststrom | IRP > 1,25 * IRPzul | IRP > IRPzul |
Lagerbestand, Bestellung und Anfrage von Elko-Kondensatoren TGL 38928
Nachfolgend noch einige Bilder von Elko-Kondensatoren. Es sind allerdings viele weitere Sorten noch vorhanden. Bei Bedarf fragen Sie die gewünschten DDR Ersatzteile – Elko-Kondensatoren an.
|

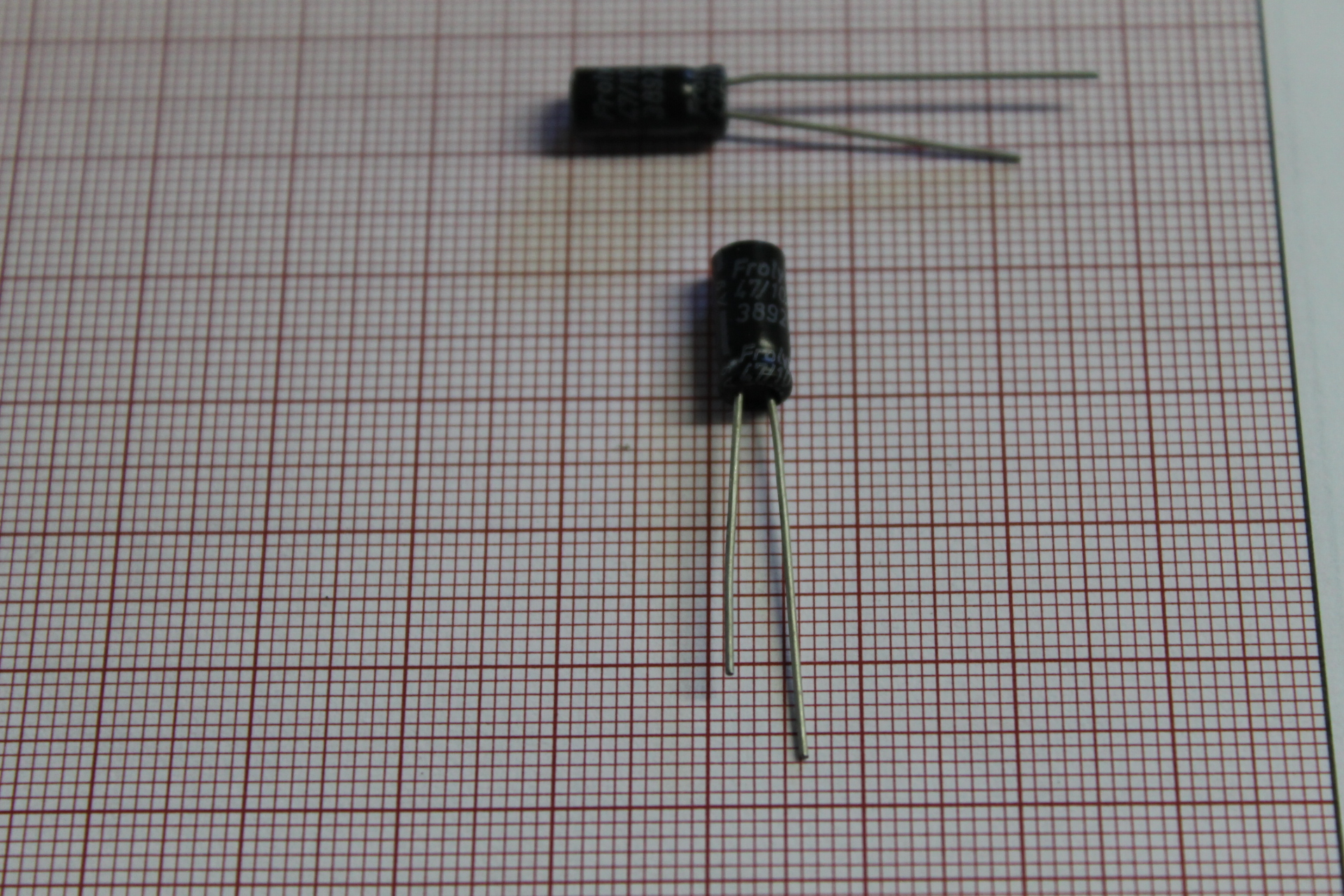

Elko 47/25 – Größe 2 |

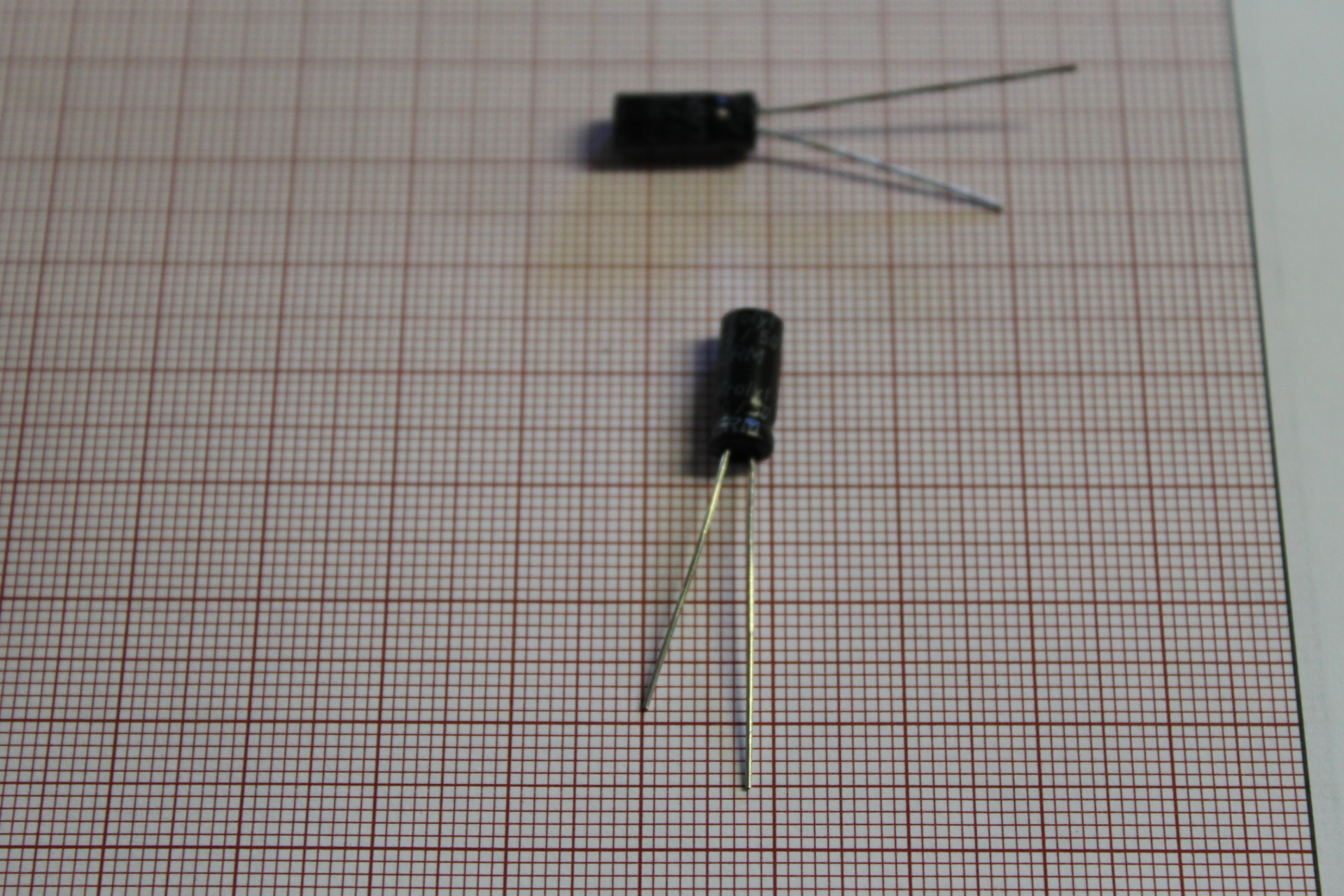

 Elko 10/50 – Größe 1 |

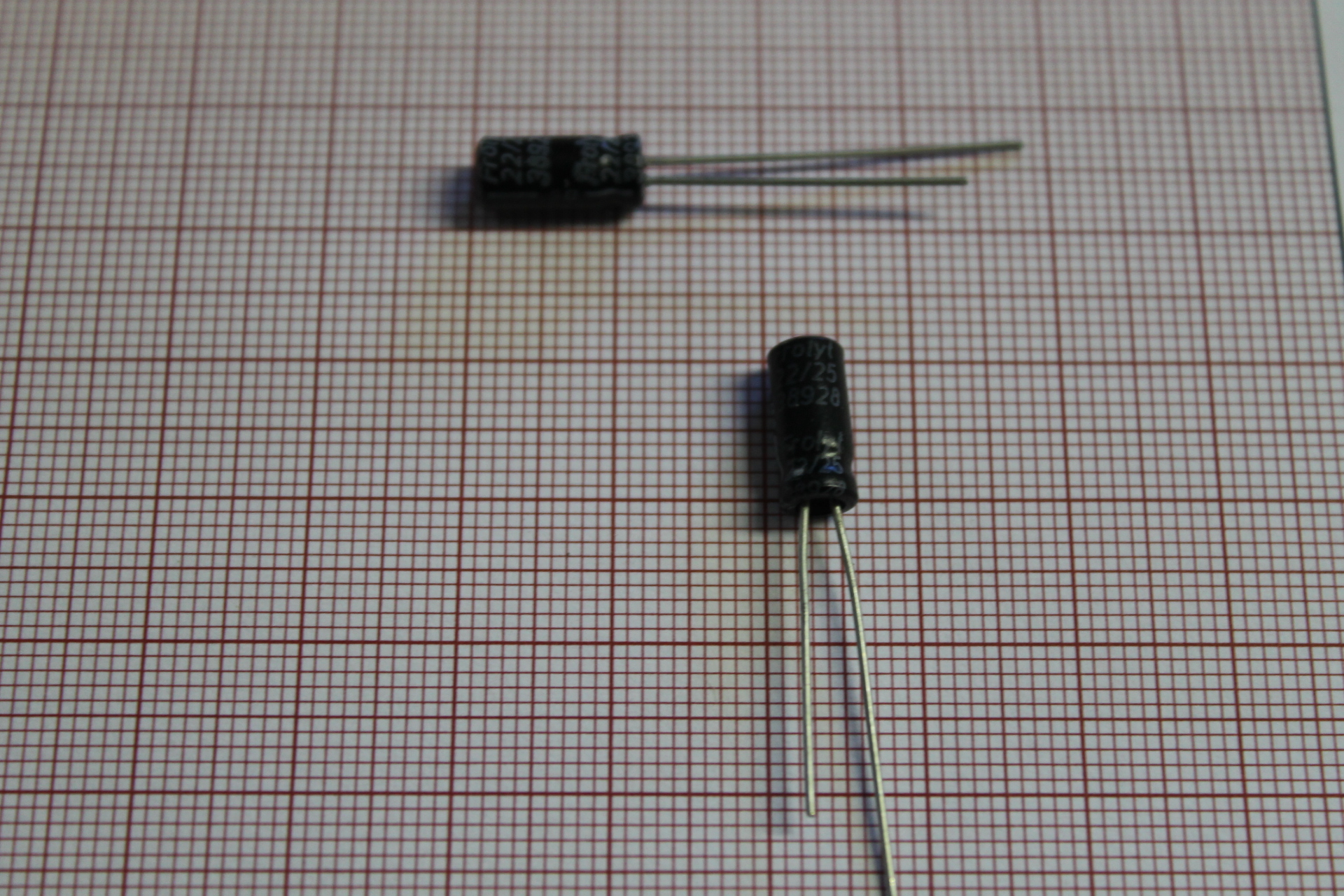

 Elko 47/10 – Größe 1 |
 Elko 470/25 – Größe 5.5 |
|---|---|---|---|
 |

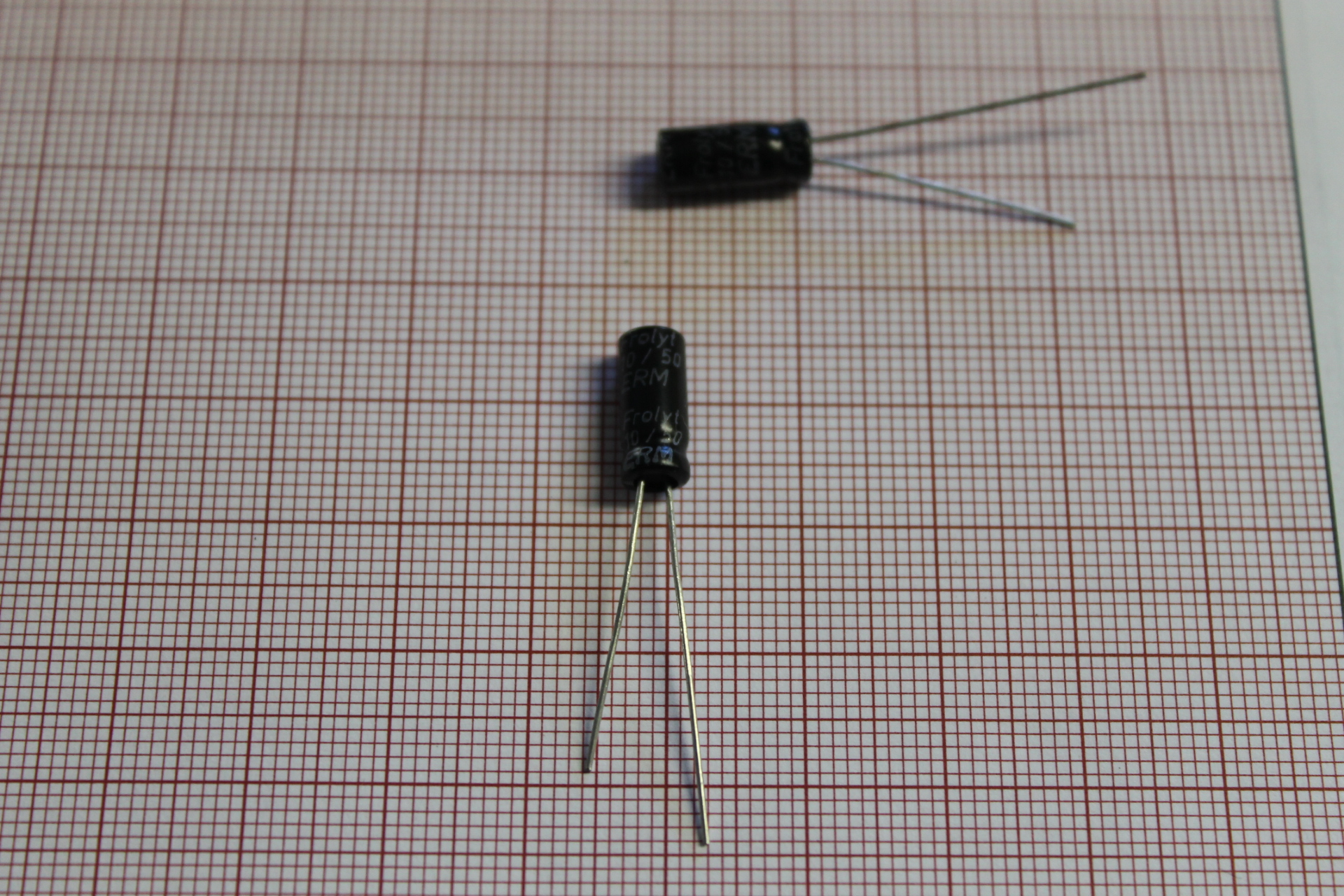

 Elko 22/25 – Größe 1 |

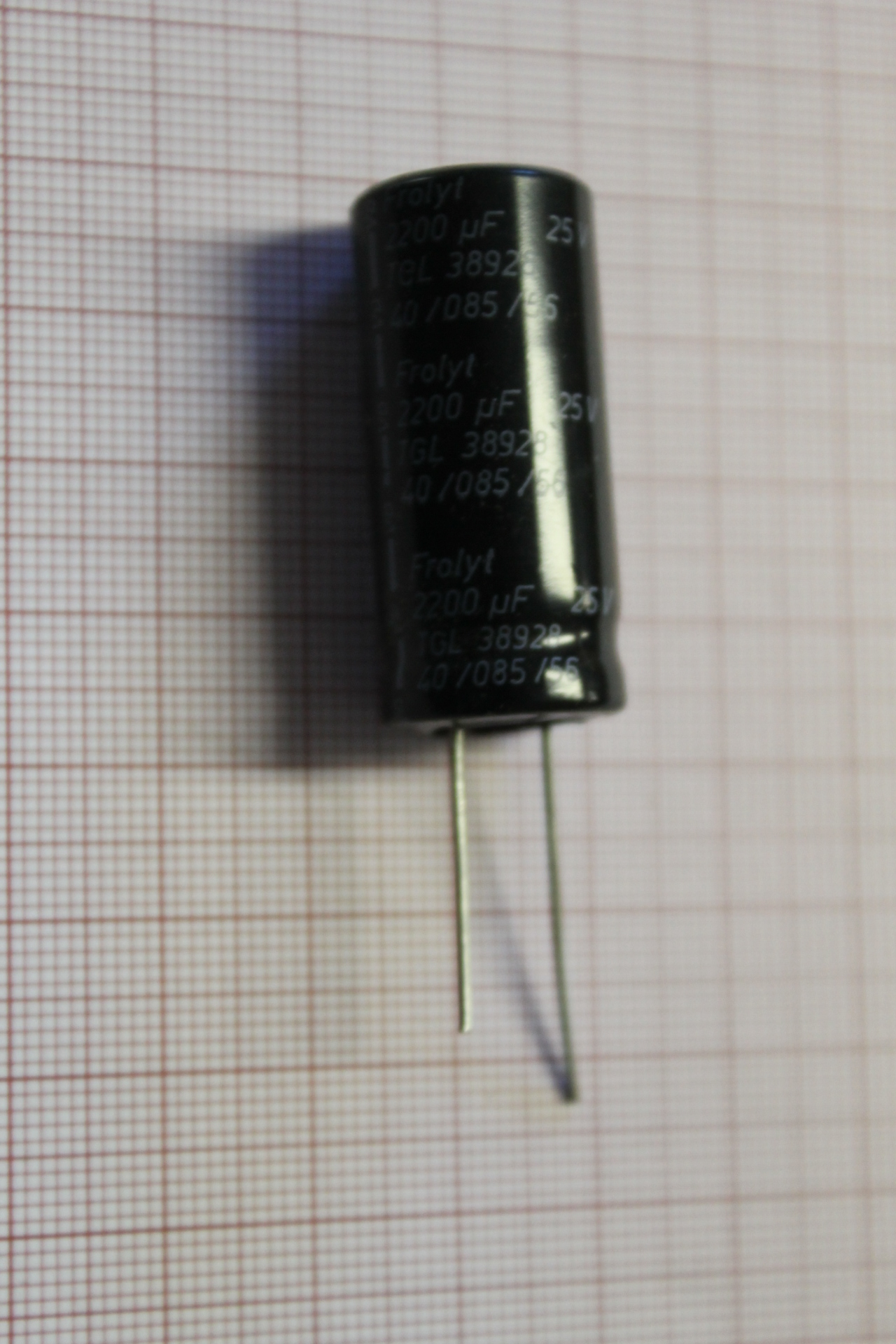

 Elko 2200/25 – Größe 8 |

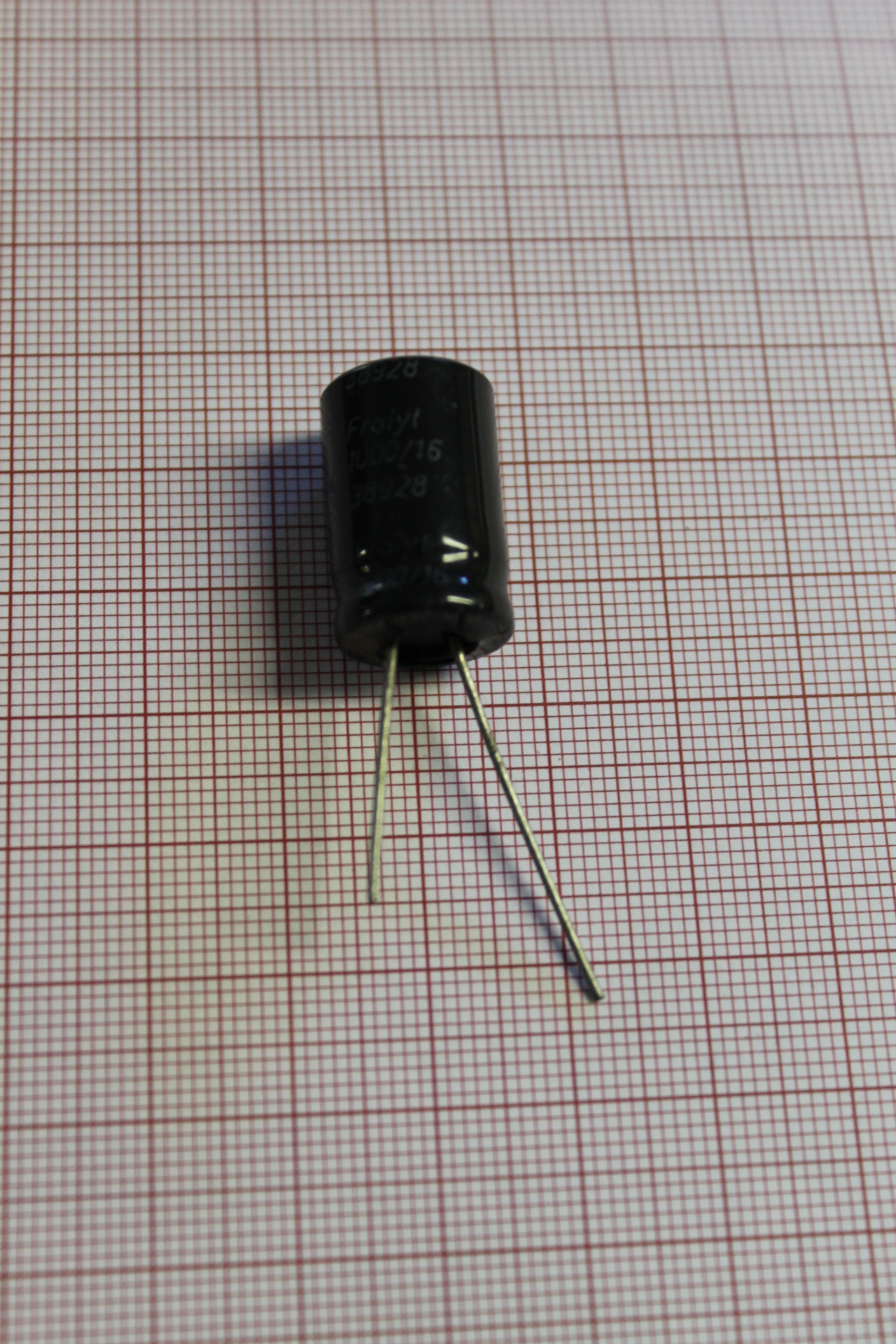

 Elko 1000/16 – Größe 5.5 |
